FANUC发那科系统调试:核心参数与故障诊断

系统基础参数校验

机床在高速进给时出现震动或加工面纹路异常,往往直指FANUC系统伺服参数未能精确匹配机械负载特性。高效地进行FANUC发那科系统调试,是确保设备稳定运行和加工精度的核心。

伺服增益与响应优化

FANUC系统调试的起点在于伺服参数的精细调整。我们常遇到的问题是,设备在加工过程中出现过切或欠切,这通常是伺服增益(如Pr.1800系列的增益系数)未能与机械惯量、负载动态特性匹配所致。正确的调试需平衡系统的响应速度与稳定性,避免振荡。通过监测诊断数据,观察伺服滞后量,逐步调整电流环、速度环、位置环的增益,同时配合增益开关(GAINS),可在不同运行模态下优化伺服性能。记住,过高的增益可能导致伺服啸叫甚至报警,过低则影响加工精度与效率。

FANUC系统参数备份 - i-F全数据备份 - 参数设置图

轴承间隙补偿与反向间隙

另一个常见痛点是机床换向时的反向间隙误差,这直接影响孔加工的圆度或轮廓精度。FANUC系统通过反向间隙补偿(Pr.1851)来解决。然而,这并非简单地输入一个数值。真实的轴承间隙与丝杠螺距误差需要通过打表测量结合实际加工验证来确定。补偿过大或过小,都会在换向时产生新的误差。高级调试会结合轴承预紧力、导轨摩擦特性,甚至PMC逻辑中的动态补偿变量,实现更精细的补偿策略。

PMC逻辑与诊断数据解析

梯形图状态监控

FANUC系统的稳定性不仅依赖于NC参数,PMC(可编程机床控制器)的逻辑同样关键。当机床出现诸如刀库换刀异常、工件夹紧不到位等非报警停机,往往是PMC梯形图中的互锁条件或时序逻辑出现问题。通过系统诊断画面的PMC状态监视功能(如地址G、F、R等),可以追踪信号流向,定位是哪个输入信号未到位,或哪个输出信号被异常阻断。理解梯形图的扫描周期与信号采样,是解决这类隐性故障的关键。

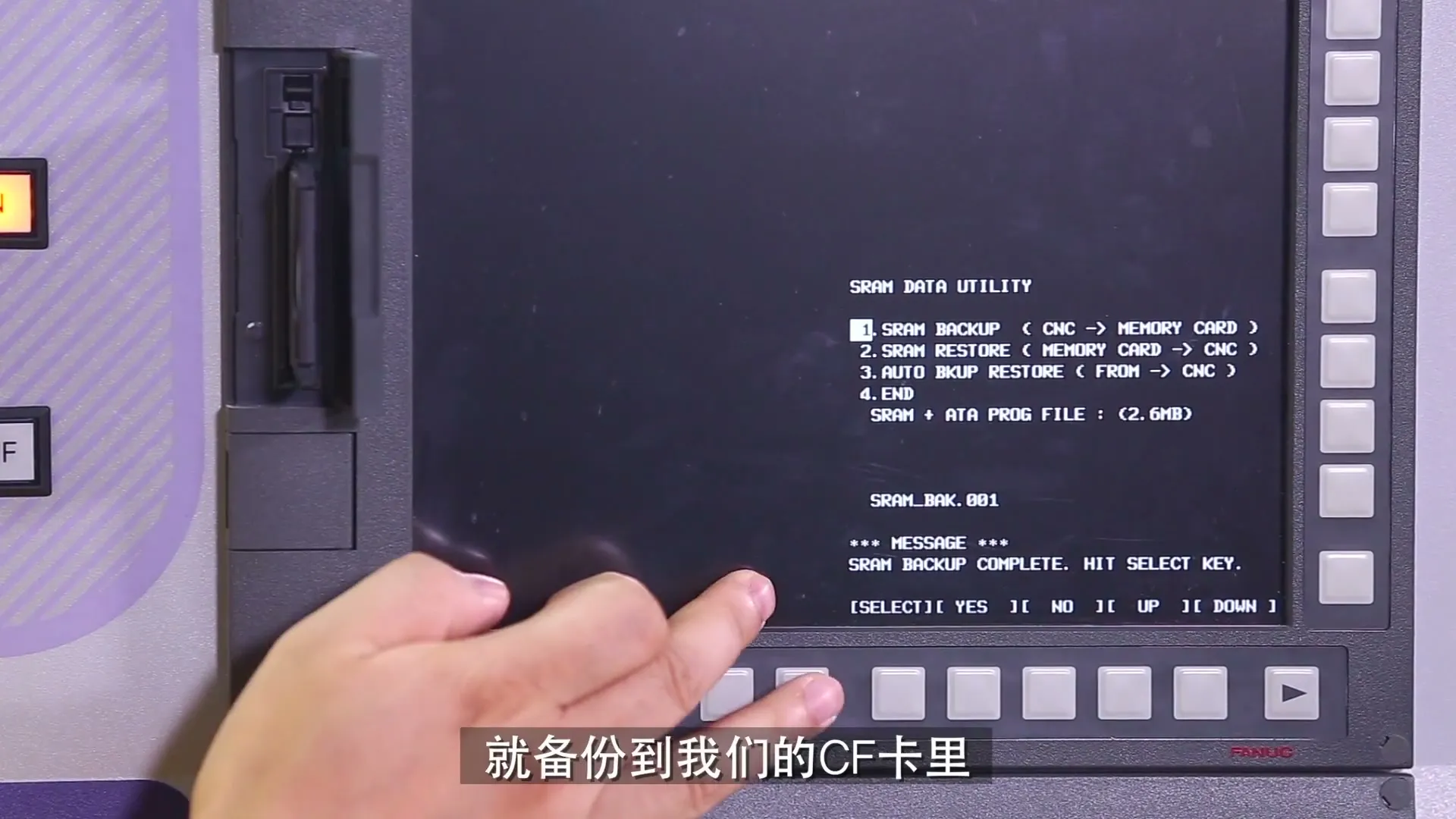

PMC报警编辑 - BOOT备份(SRAM文件和PMC) - 刀路解析

诊断参数解读与故障溯源

FANUC系统提供了海量的诊断数据(D参数),它们是解读机床“健康状况”的窗口。例如,D.300号以后的伺服诊断数据能直观显示各轴的电机负载率、编码器反馈脉冲、电流指令等。当出现报警时,学会查阅对应的诊断号,如伺服报警AL-90,结合其关联的诊断参数,可以迅速定位是编码器故障、驱动器问题,还是参数设置不当。这是系统调试中进行故障溯源的利器,也是提升自身排故能力的必经之路。
在深入学习FANUC发那科系统调试时,系统性地掌握这些诊断方法尤为重要。CNC自学网提供了丰富的案例和教程,帮助工程师们提升实战能力。

复杂功能调试要点

RTCP功能校准

对于五轴机床,RTCP(旋转刀具中心点)功能的精确校准是保证加工精度的基石。它的底层逻辑在于通过复杂的几何模型与矩阵运算,实时补偿旋转轴的运动对刀具尖点位置的影响,确保刀具点在工件坐标系中的位置不变。调试RTCP不仅需要精确测量机床各轴的机械尺寸,更需要理解系统参数中(如Pr.19600系列)的欧拉角、旋转中心偏移量等的含义。任何微小的测量或参数输入误差,都可能导致加工曲面的过切或欠切。

宏程序与变量配置

宏程序是FANUC系统实现高级自动化和自定义功能的强大工具。但其调试往往充满挑战,特别是涉及到系统变量(#1000-#1999)、局部变量(#1-#33)的赋值与运算。当宏程序执行结果不符合预期时,需要追踪变量的变化轨迹,检查逻辑判断条件,并确认子程序的调用与参数传递是否准确。理解宏程序中的IF、WHILE、GOTO等控制语句的执行顺序,以及自定义G/M代码的PMC映射,是解决宏程序调试难题的关键。

💡 学习者 FAQ 解答

Q1: FANUC系统在执行特定M代码(如M10,夹紧工件)后,PMC诊断画面出现R100.0信号未能置位,同时系统显示PMC报警SW1001。这种PMC报警与M代码执行时序的底层逻辑映射冲突如何排查?

A1: PMC报警SW1001指示M代码的执行输出与PMC梯形图中的输入条件未按预期同步。核心在于M代码输出信号(通常是G地址)与PMC梯形图中等待的R或F地址之间建立的握手机制异常。首先,验证M代码的G地址输出是否正确激活且持续时间足够;其次,检查梯形图中接收该G地址信号的逻辑段,是否存在中间继电器(R辅助继电器)未被置位或被其他互锁条件阻断。这需要分析M代码的执行模态、PMC扫描周期与信号采样时序,确保G代码执行周期内,PMC能准确捕获并处理相应输入信号,完成状态机的跃迁。

Q2: 对于五轴机床,启用FANUC系统的G68.2空间坐标旋转功能时,有时会出现旋转中心偏移或实际加工轨迹与理论模型不符。系统内部是如何通过欧拉角进行矢量解算并精确映射到各轴运动的?

A2: G68.2功能的精度问题源于其复杂的坐标系转换矩阵与欧拉角解算机制。系统首先将欧拉角(如A、B、C轴的旋转角度)以及旋转中心偏移量转换为一个3×3的旋转矩阵。该矩阵随后应用于当前刀具尖点(TCP)或工件坐标系中的每个点。当RTCP功能激活时,系统会实时补偿刀具矢量随旋转轴运动的变化。不准确的加工轨迹可能由以下因素导致:机床几何误差未被精确补偿、欧拉角定义顺序或旋转中心参数的微小误差、以及在插补周期内矢量解算精度不足。调试时需精确测量并输入机床各轴的机械尺寸与旋转轴偏移量,确保几何模型与实际机床状态一致。

Q3: FANUC系统更换伺服电机后,首次上电即出现AL-90(伺服过载)或AL-91(伺服电流异常)报警,但检查线路并无短路或接反。这是否与伺服参数模态或编码器反馈环的初始化逻辑存在深层关联?

A3: 更换电机后出现AL-90/91报警,在排除接线错误后,极可能与伺服系统的参数模态初始化或编码器反馈环的同步逻辑相关。FANUC伺服系统会根据Pr.1800和Pr.2000系列参数(如增益、惯性比)来匹配电机特性。新电机可能需要重新进行这些参数的优化,或执行编码器绝对位置数据的校准。报警触发的原因是系统检测到电机实际反馈与期望指令之间存在过大的偏差,这可能源于编码器信号未被正确初始化、反馈脉冲计数与预期不符、或新的电机动态特性(如电机常数、惯量)与旧参数不匹配。强制PRM/PWE状态切换或进行伺服自动调整(如果支持)能辅助系统重新读取并同步这些关键参数。
