CAD 2021实战：避开设计陷阱，保障加工精度
很多新手在CAD 2021绘图时，最容易犯的错误就是对图层管理不够重视，直接导致后续加工环节的混乱。一张看似漂亮的CAD图纸，如果底层逻辑不清，到车间就是一张“定时炸弹”。作为在车间摸爬滚打多年的老兵，我见过太多因为CAD图纸问题，导致机床空转、刀具报废，甚至差点撞机的事故。要真正把 cad 2021从实战 用好，就得从源头抓起，把设计阶段的隐患彻底挖出来。

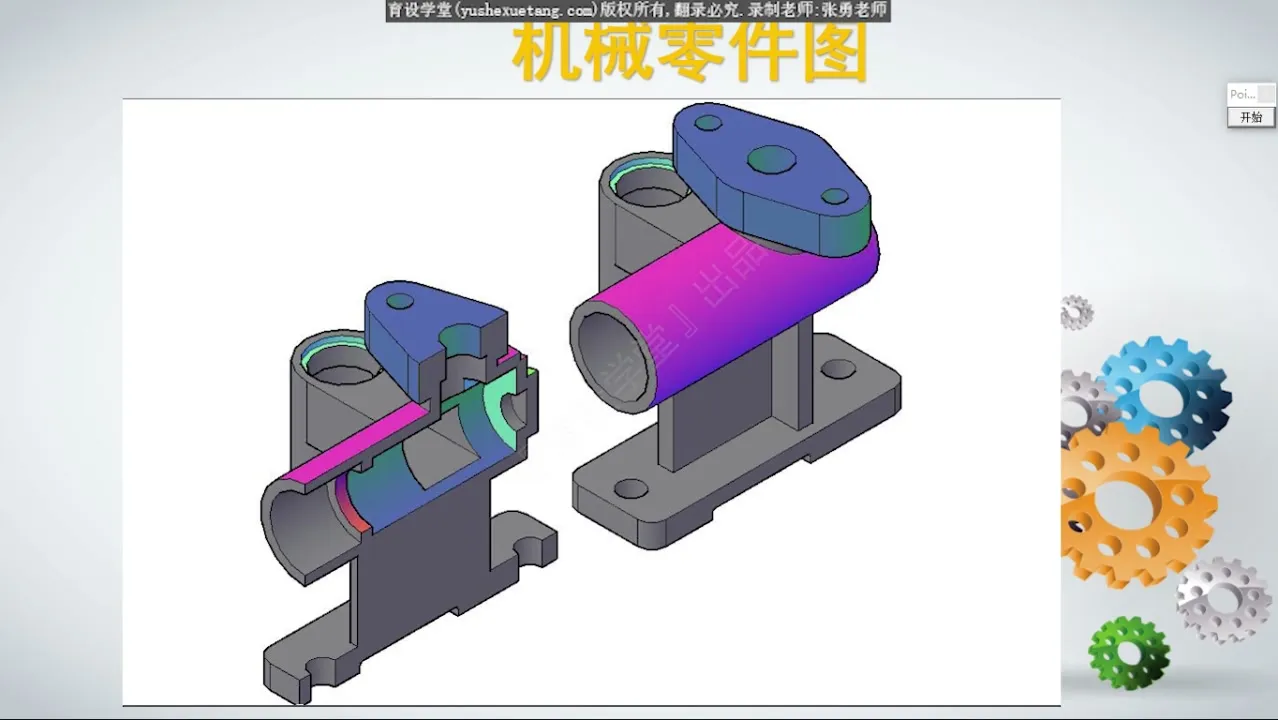

在机械加工中，CAD图纸是指令的“源头”。如果源头有污染，下游的CAM编程、机床操作都会跟着出问题。比如，图纸的线型、图层混乱，CAM软件导入时就可能识别错误，导致刀路生成异常。尺寸标注不规范，公差范围模糊，操作工在对刀、测量时就可能产生误判，直接影响零件的精度。更要命的是，模型精度不够，或者存在微小的重叠线段、开放轮廓，CAM软件在计算刀路时轻则报错，重则生成带有过切、欠切风险的刀路，一旦上机，后果不堪设想。
所以，咱们在用CAD 2021画图的时候，得时刻绷紧“加工”这根弦。每一步操作，都要考虑到它对后续CAM编程和机床加工的影响。这不只是画图，更是风险管理。cnc自学网上有很多关于这方面的实战教程，我建议大家都去看看，少走弯路。
图层与线型：加工前必须理清的“户口本”
图层管理是CAD的基础，也是加工前的第一道防线。我建议，每个加工相关的元素都应该有清晰的图层归属。比如，轮廓线、中心线、尺寸线、隐藏线、辅助线等，都应该分门别类。线型设置更是关键，虚线代表隐藏结构，不能和实线混淆。一个常见的错误就是，把辅助线、构造线画在加工轮廓层，CAM软件一导入，刀路就乱了套，甚至识别出根本不存在的加工特征。
清理“幽灵线段”和“重叠实体”是重中之重。这些肉眼难以察觉的微小几何体，却是CAM软件的“眼中钉”。它们可能导致CAM软件无法识别闭合轮廓，或者在生成刀路时产生冗余路径。我的经验是，完成绘图后，务必使用CAD自带的`OVERKILL`命令彻底清理图纸，确保没有重复的线段、重叠的实体或零长度几何体。这一步看似简单，却能避免很多后期加工的麻烦。
尺寸标注与公差：图纸的“语言”绝不能含糊

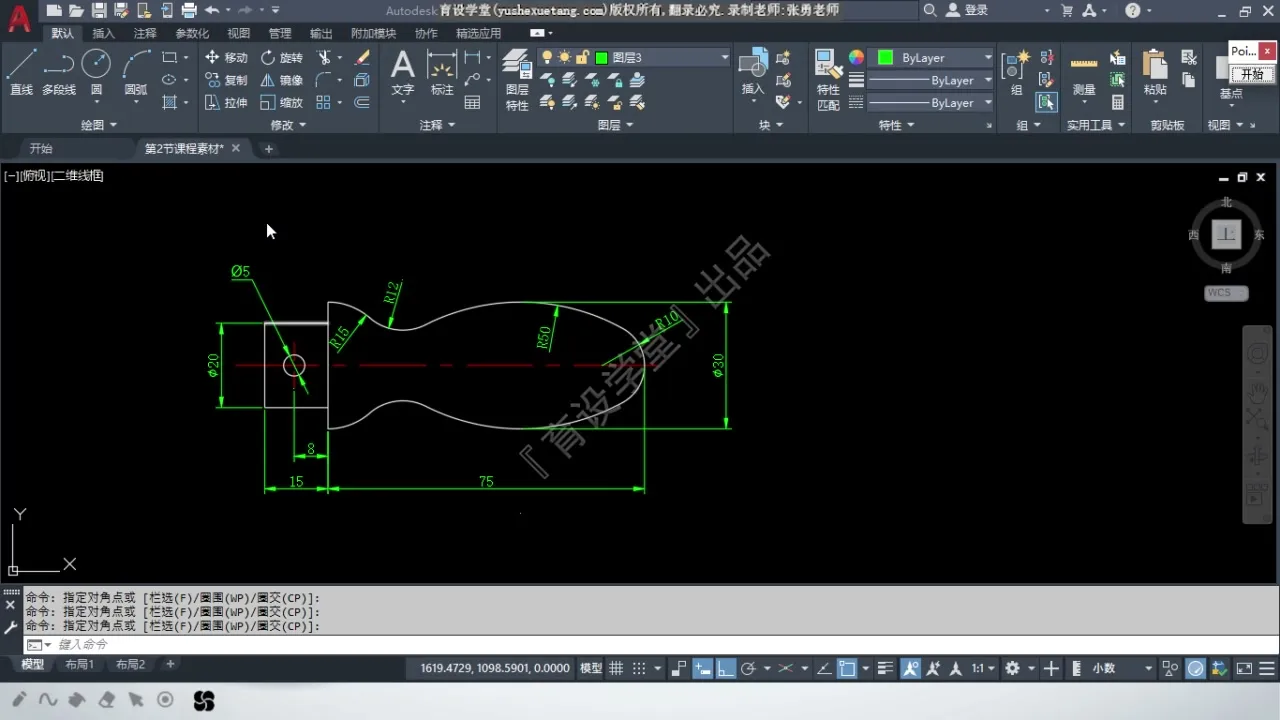

尺寸标注是图纸与车间的沟通桥梁，必须做到唯一、完整、清晰。很多新手标注尺寸时喜欢“堆砌”，一个尺寸标好几次，或者不同视图重复标注，这反而容易引起混淆。更要命的是，公差标注不明确，特别是配合公差，导致车间不知道该按哪个标准去加工和检验。比如，H7/g6的配合，如果你只标一个基本尺寸，加工师傅就得自己去查手册，这本身就是风险。
我强调的是，所有与加工精度直接相关的尺寸，都必须带有明确的公差等级。尤其是一些关键尺寸和配合尺寸，必须清晰标注上限和下限。记住，加工不是凭感觉，而是严格依照图纸的公差要求。图纸上每一个数字、每一个符号，都必须是经过深思熟虑的，因为它直接决定了零件的命运。当你在研究cad 2021从实战时，就要把这些细节吃透。
输出与CAM衔接：图纸到刀路的“最后一公里”
CAD图纸完成，并不是万事大吉，它还得通过DXF或DWG格式，顺利地喂给CAM软件。这里面也有不少坑。首先是版本问题，CAM软件可能无法兼容最新版的CAD文件，所以输出时要选择CAM软件支持的DXF/DWG版本。其次是块分解，图纸中如果有块（Block），在输出给CAM之前，必须彻底`EXPLODE`（分解）为独立的几何实体。否则，CAM软件可能无法正确识别块内的几何信息。
最常见的问题是开放轮廓和自相交几何。比如，一个看起来闭合的矩形，在某个角落可能存在一个微小的断点，或者两条线段交叉但并未修剪。CAM软件在计算封闭轮廓时，遇到这种“残疾”几何体就会报警，提示“无法识别有效轮廓”或“刀路计算失败”。我建议，在DXF/DWG输出前，在CAD中对所有关键轮廓进行`PEDIT`命令的`JOIN`操作，确保它们是单一的、封闭的多段线。这是保障CAM顺利生成刀路的关键一步。
经验之谈：把好CAD第一道关，少走弯路
CAD是整个加工流程的起点，把控好CAD设计质量，就能省去后面无数的返工、调试和“擦屁股”工作。作为一名机械工程师，我的经验告诉我，很多车间的“疑难杂症”最终都能追溯到最初的CAD图纸。不要怕麻烦，多花点时间在图纸的规范化和检查上，这才是真正的效率。想要深入学习CAD 2021的实战技巧和避坑指南，cnc自学网绝对是一个值得信赖的平台。
💡 学习者 FAQ 解答
Q1: 我的CAM软件导入CAD 2021生成的DXF文件后，总是提示“几何体错误”或“无法创建闭合轮廓”，是什么原因？
A1: 这种报警，多半是CAD图纸源头出了问题。你得先回CAD里面，用OVERKILL命令彻底清理一遍，把重叠线段、零长度线段都干掉。然后，重点检查那些看似闭合但实则有微小间隙的轮廓，或者是有自相交的线条。用PE命令把所有线条全部JOIN成多段线，确保是完全闭合且无交叉。另外，看看图纸里有没有分解不彻底的块，CAM软件识别不了块参照。这是最常见的坑，记住要多检查。
Q2: 我用CAD 2021画了个复杂曲面，导入UG后发现面有裂缝或者精度不对，后期编程总报错“刀路计算失败”，是哪里出了问题？
A2: 这就涉及到CAD的精度设置和单位问题了。首先，CAD默认的显示精度可能很高，但内部几何精度达不到，特别是在创建复杂样条曲线或曲面时。确保你在CAD中设置了足够高的FILEDISPLAY或SPLINETYPE等变量。更重要的是，检查你的工作单位和UG的单位是否一致，尤其是一些老版本软件。UG计算刀路对模型质量要求极高，任何微小的不连续都可能导致计算中断。必要时，需要在UG里用面修复工具修补，或者直接在CAD里用更稳妥的曲线拟合方式重新绘制。别忘了空运行验证。
Q3: 车间反馈我出的CAD图纸，加工出来的零件总是有“过切”或者“欠切”的现象，尤其在倒角和圆弧处明显，是不是CAM刀路问题？
A3: 别急着甩锅CAM。这种现象，很多时候源头在CAD。仔细检查你的CAD图纸，特别是倒角和圆弧的半径标注，看看是不是与实际尺寸有偏差。一个常见的坑是，你在CAD里画的圆弧是近似的，或者因为浮点运算导致实际几何与标注值存在微小差异。CAM软件会严格按照几何体进行计算，而不是标注。我建议你把有问题的区域在CAD里放大几万倍检查，用DIST命令量一下实际距离。另外，检查有没有“骗刀”现象，就是因为图纸本身不够规范，导致CAM在生成刀路时选择了非最优路径，或者刀具实际直径与编程直径在公差边缘。这类问题通常不会直接报SV-002伺服报警，但会悄无声息地毁了工件。
