🔥 实战痛点解析
搞SolidWorks曲面造型，新手最头疼的就是面对复杂产品时，不知道怎么拆面、如何保证曲面G2连续性。尤其遇到3边、5边这种异形面，瞎修剪、硬拼凑，结果都是面质量差、渲染破面，甚至装配干涉。这套教程直指这些顽疾，教你一套标准流程，从根本上解决曲面顽症。
📚 教程核心价值
硬核要点：本教程聚焦SolidWorks高级曲面产品造型，深度解析复杂产品拆面策略与曲面重构技巧。从塑型方法、UV修剪到3边收敛、5边拆4边面的处理，系统传授行业标准流程。通过摇杆、按钮等实战案例，助你彻底掌握SolidWorks曲面设计，确保模型光顺无瑕疵，提升出图效率，突破造型瓶颈。
| 教程深度：高级实战 |
软件环境：SolidWorks 2020 |
| 资源容量：10.96 GB |
适合人群：产品设计师、机械工程师、结构工程师、模具工程师 |
|
⚠️ 排坑避雷：本教程基于 SolidWorks 2020 录制，请确保电脑安装了同等或更高版本的软件，否则将无法打开练习图档！
|
📋 完整实录目录
📋 完整教学大纲 (共 82 节)
温馨提示：框内可上下滑动查阅全部目录
|
01. 1.1曲面造型标准流程讲解
|
|
02. 1.2产品模型拆面方法讲解
|
|
03. 1.3两大塑型方法
|
|
04. 1.3两大塑型方法(1)
|
|
05. 1.4uv修剪与切面引线的区别
|
|
06. 1.5uv修剪与非uv修剪的区别
|
|
07. 1.6 3边收敛面的处理方法
|
|
08. 1.7 5边拆4边面——对角搭线法（上）
|
|
09. 1.7 5边拆4边面——对角搭线法（下）
|
|
10. 1.8 5边拆4边面——还原修建法
|
|
11. 1.9 5边拆4边——最简大面法
|
|
12. 1.10 一条线与整面作图法
|
|
13. 1.11 高质量曲面必须满足的条件
|
|
14. 2.1什么是渐消面
|
|
15. 2.2 点消失与线消失的区别
|
|
16. 2.3 圆周渐消阵列
|
|
17. 2.4 外形渐消案例讲解
|
|
18. 3.1.1 雾化器产品造型——填充曲面成型法讲解
|
|
19. 3.1.2 雾化器产品造型——5边拆4边法讲解
|
|
20. 3.1.3 雾化器产品造型——产品其他细节处理
|
|
21. 3.2.1 耳温计产品造型——产品外形制作
|
|
22. 3.2.2 移除收敛面位置
|
|
23. 3.2.3 细节结构处理
|
|
24. 3.3.1 肺活计测量仪——4边快速构造外形
|
|
25. 3.3.2 4、5边拆面造型法
|
|
26. 3.4.1 肝脏手术刀——把手造型和主体过度
|
|
27. 3.4.2 过度面制作与对称分析
|
|
28. 3.4.3 壳体分析和渐消面处理
|
|
29. 4.1.1 经典水龙头造型——水龙头面44拼接法
|
|
30. 4.1.2 开关处曲面造型
|
|
31. 4.2.1 扁平化风格水龙头——水龙头主体造型设计
|
|
32. 4.2.2 4边网格渐消面处理方法
|
|
33. 4.3.1 沐浴花洒水龙头——T字水龙头造型面制作
|
|
34. 4.4 沐浴花洒制作全过程
|
|
35. 4.5卫生间智能马桶造型全过程
|
|
36. 5.1.1热水胡造型——主体造型的塑型方法讲解
|
|
37. 5.1.2 保证造型壁厚平面的做法
|
|
38. 5.1.3 把手造型和分割讲解
|
|
39. 5.2.1 办公椅案例——腿部弯管制作
|
|
40. 5.2.2 腿部弯管圆角过渡处理
|
|
41. 6.1水果刀
|
|
42. 6.2 车灯曲面建模
|
|
43. 7.1 猫砂盆——底盆主体造型设计
|
|
44. 7.2 加强筋和上端曲面制作
|
|
45. 8.1 手稿转模型——表面分析、底部曲面搭建
|
|
46. 8.2 下端曲面，电线绘制
|
|
47. 8.3 按钮层次细节处理
|
|
48. 8.4 上盖的造型凹面
|
|
49. 9.1迈迪轮方向盘——把手外轮廓的基本定位
|
|
50. 9.2 把手内部曲面的过度造型
|
|
51. 9.3 大体面造型
|
|
52. 9.4 背后曲面和棱柱的最终制作
|
|
53. 10.1雷柏鼠标——三视图的导入与放置
|
|
54. 10.2上壳大面制作
|
|
55. 10.3 上壳周边面的搭建
|
|
56. 10.4下壳主体的制作
|
|
57. 10.5侧面大面和侧边封边的处理
|
|
58. 10.6 壳体加厚及局部修建
|
|
59. 11.1躯干主体绘制
|
|
60. 11.2 眼睛和眼睛主体的制作
|
|
61. 11.3 眼睛带的绘制
|
|
62. 11.4 嘴型与牙齿的绘制
|
|
63. 11.5 衣服的整体制作
|
|
64. 11.6 内部结构和手臂的搭建
|
|
65. 11.8 手指的曲面搭建
|
|
66. 11.9 泳圈的制作
|
|
67. 11.10 底部结构和轮子的制作
|
|
68. 11.11躯体的绘制
|
|
69. 11.11泳圈轮廓制作
|
|
70. 11.12小黄人的最终造型设计
|
|
71. 12.1游戏手柄——模型拆解阶段
|
|
72. 12.2 布线的讲解
|
|
73. 12.3 初始面制作和对称面的划分
|
|
74. 12.4 手柄上曲面造型
|
|
75. 12.5 手柄下曲面造型
|
|
76. 12.6 手握内凹曲面造型
|
|
77. 12.7 后凸曲面造型
|
|
78. 12.7 后突面造型
|
|
79. 12.8 后突面按钮的制作
|
|
80. 12.9 摇杆处建模技巧
|
|
81. 12.10 ——按钮的最终制作
|
|
82. solidworks 产品造型课程文件
|
— 目录到底啦，共计 82 个文件 —
📺 实机操作画面预览
📸 截图选自: 一条线与整面作图法
📸 截图选自: 高质量曲面必须满足的条件

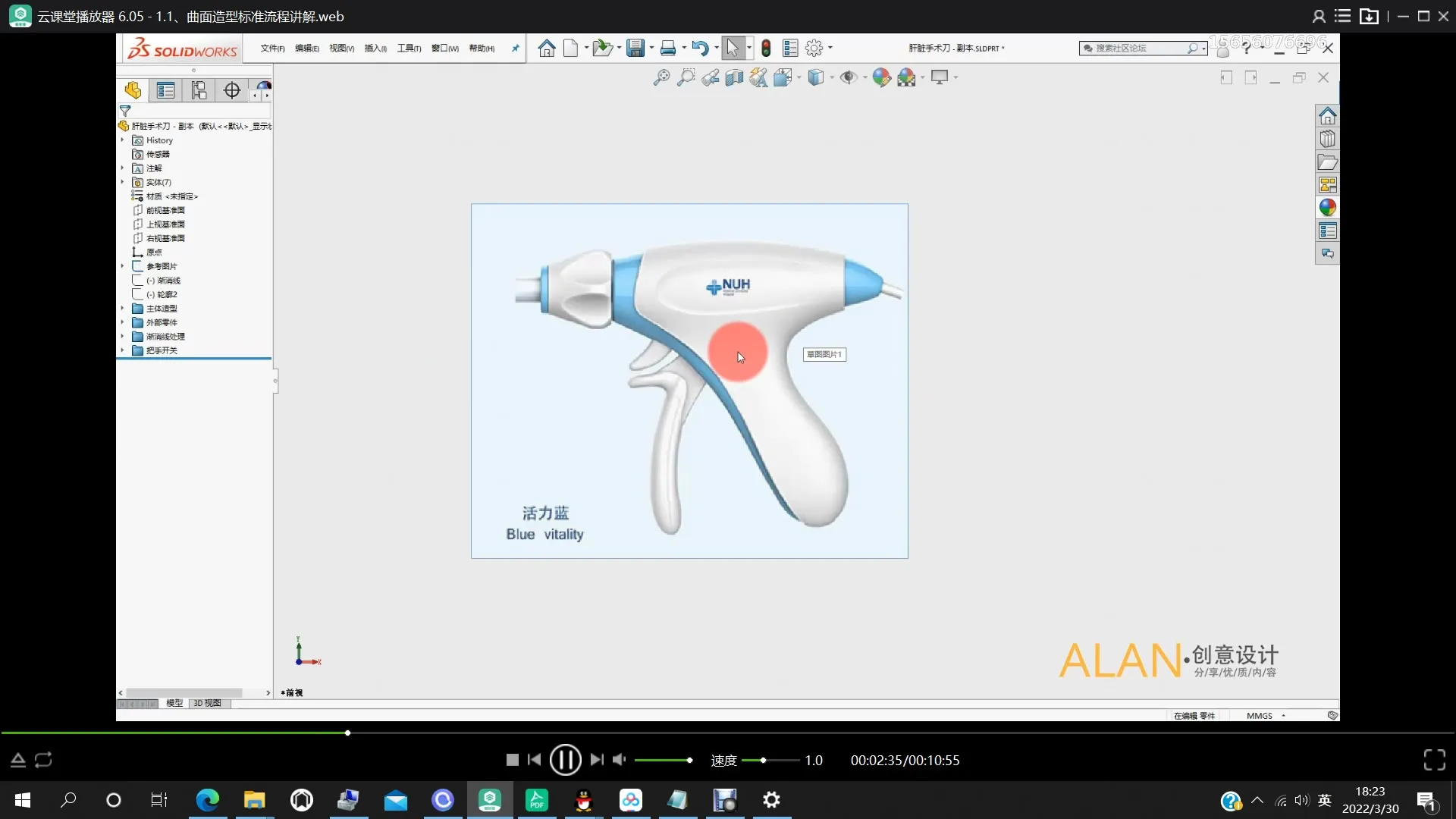

📸 截图选自: 曲面造型标准流程讲解

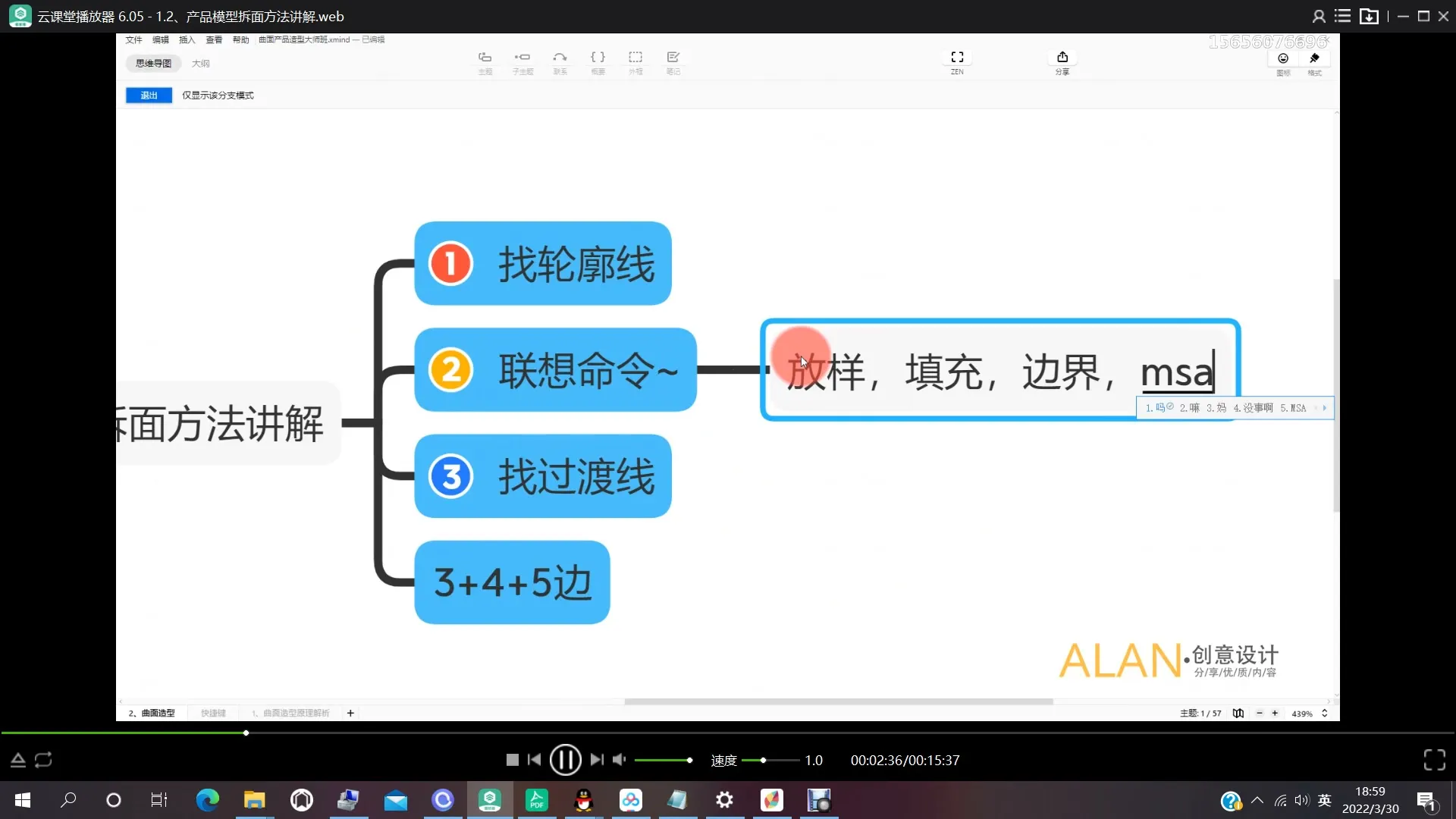

📸 截图选自: 产品模型拆面方法讲解

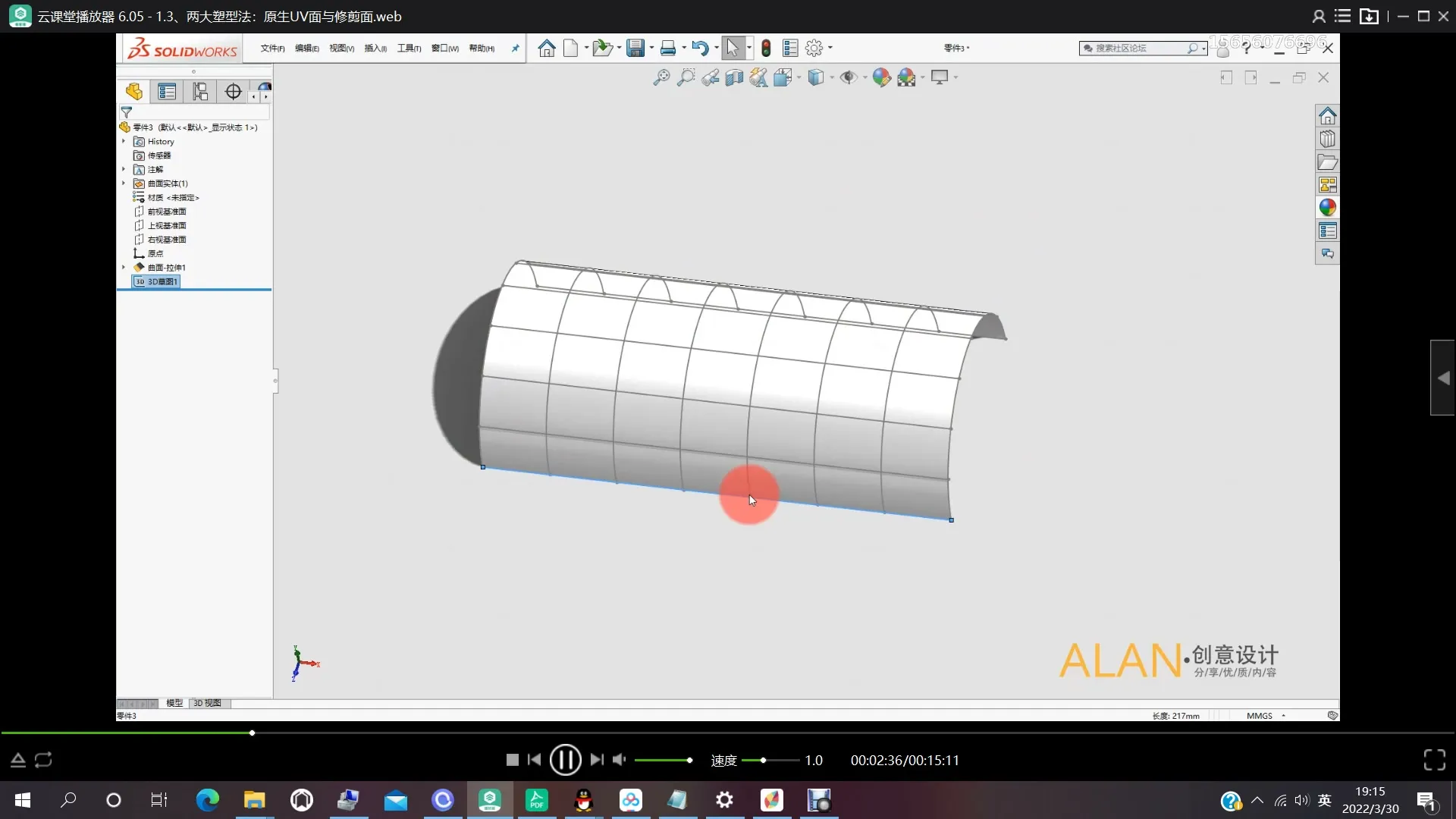

📸 截图选自: 两大塑型方法
📸 截图选自: 两大塑型方法

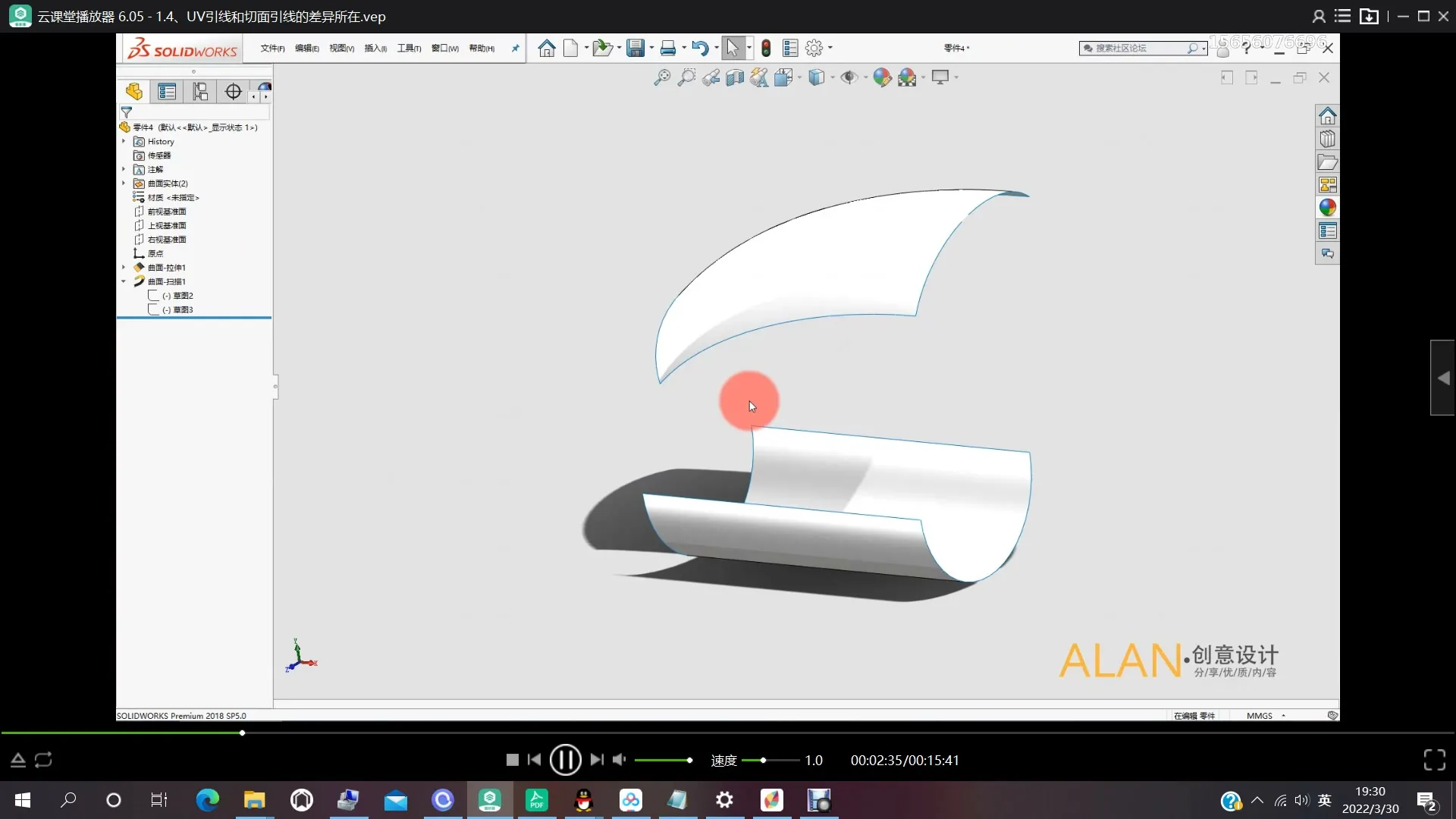

📸 截图选自: uv修剪与切面引线的区别

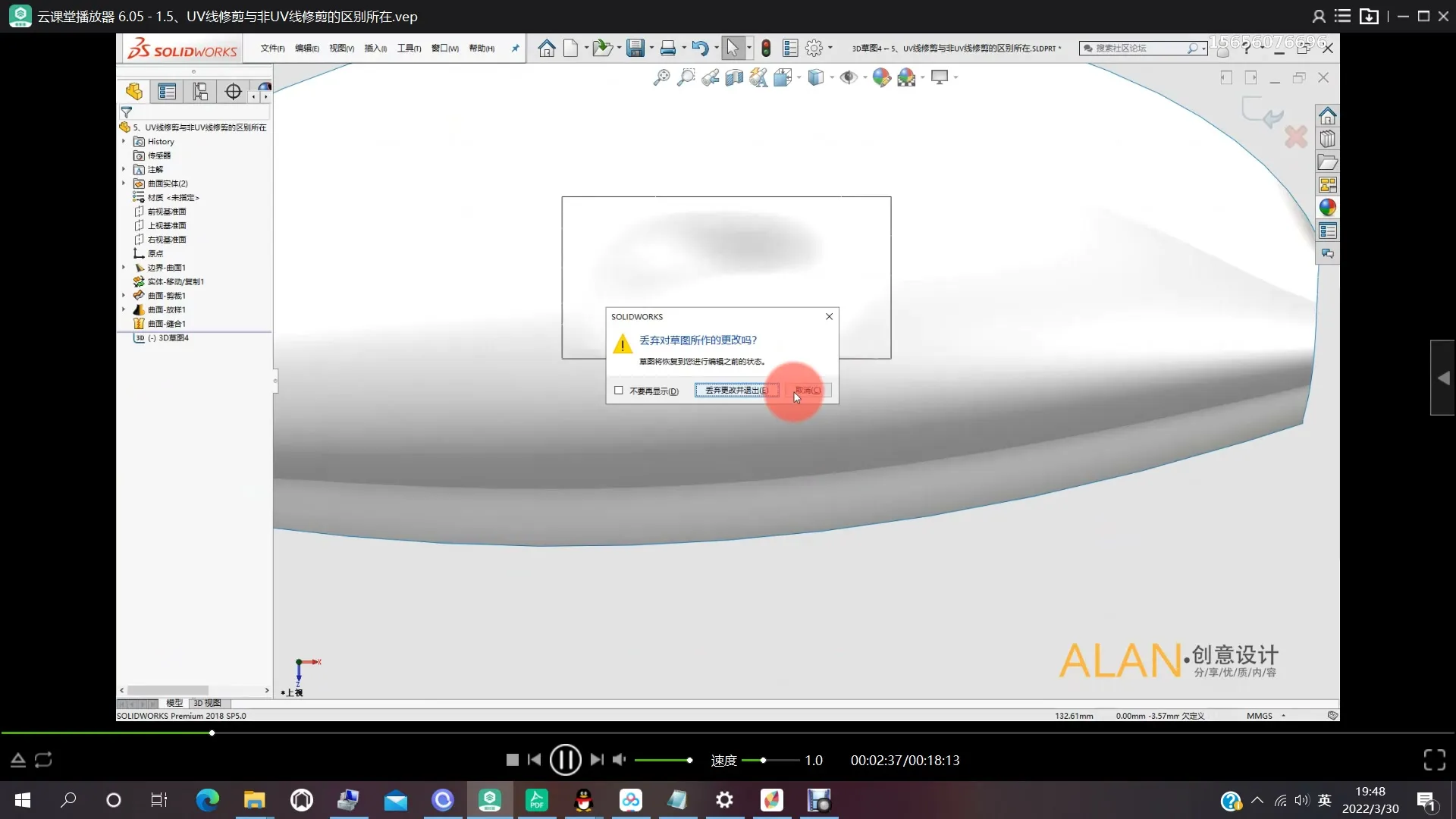

📸 截图选自: uv修剪与非uv修剪的区别

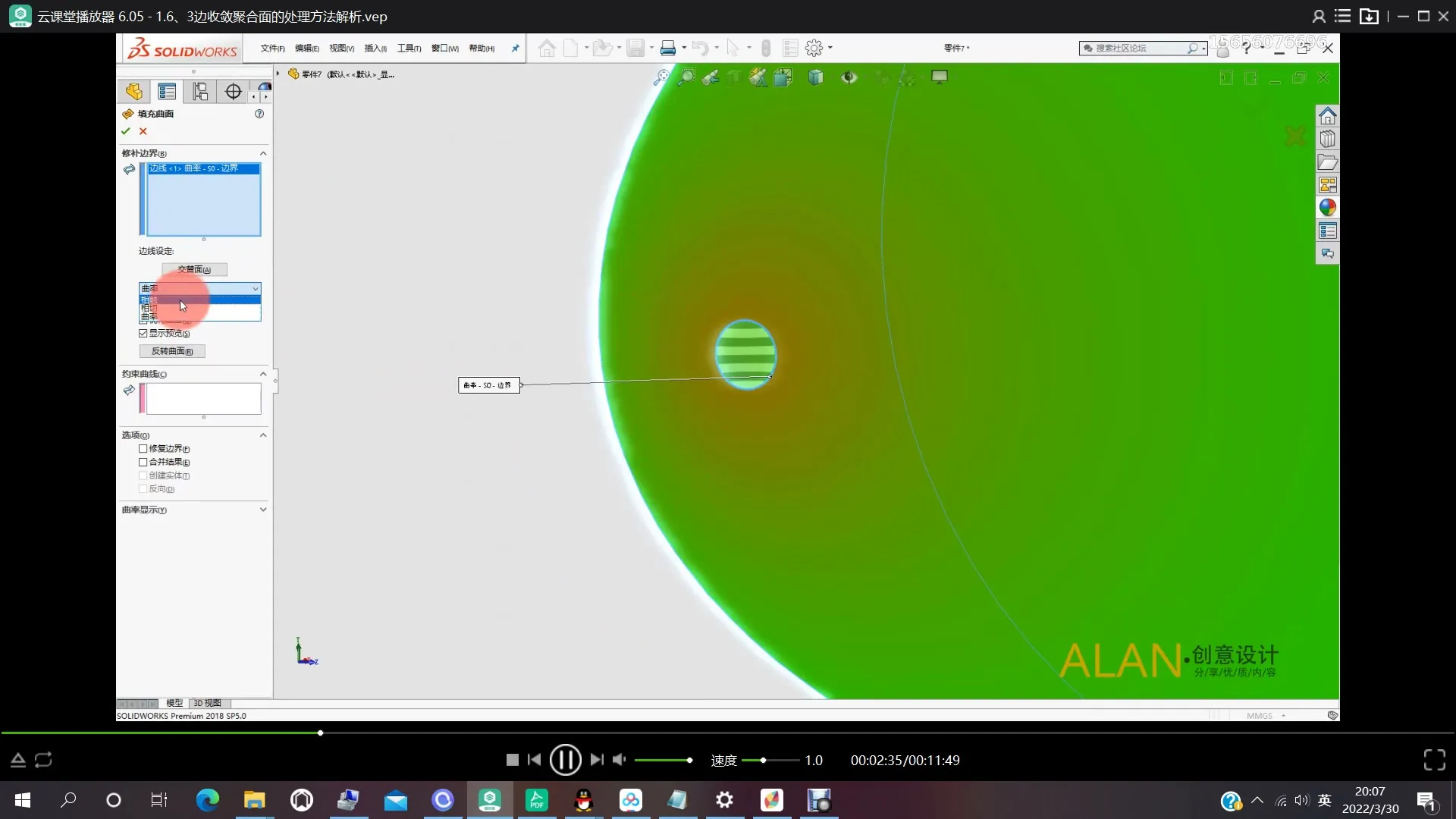

📸 截图选自: 边收敛面的处理方法

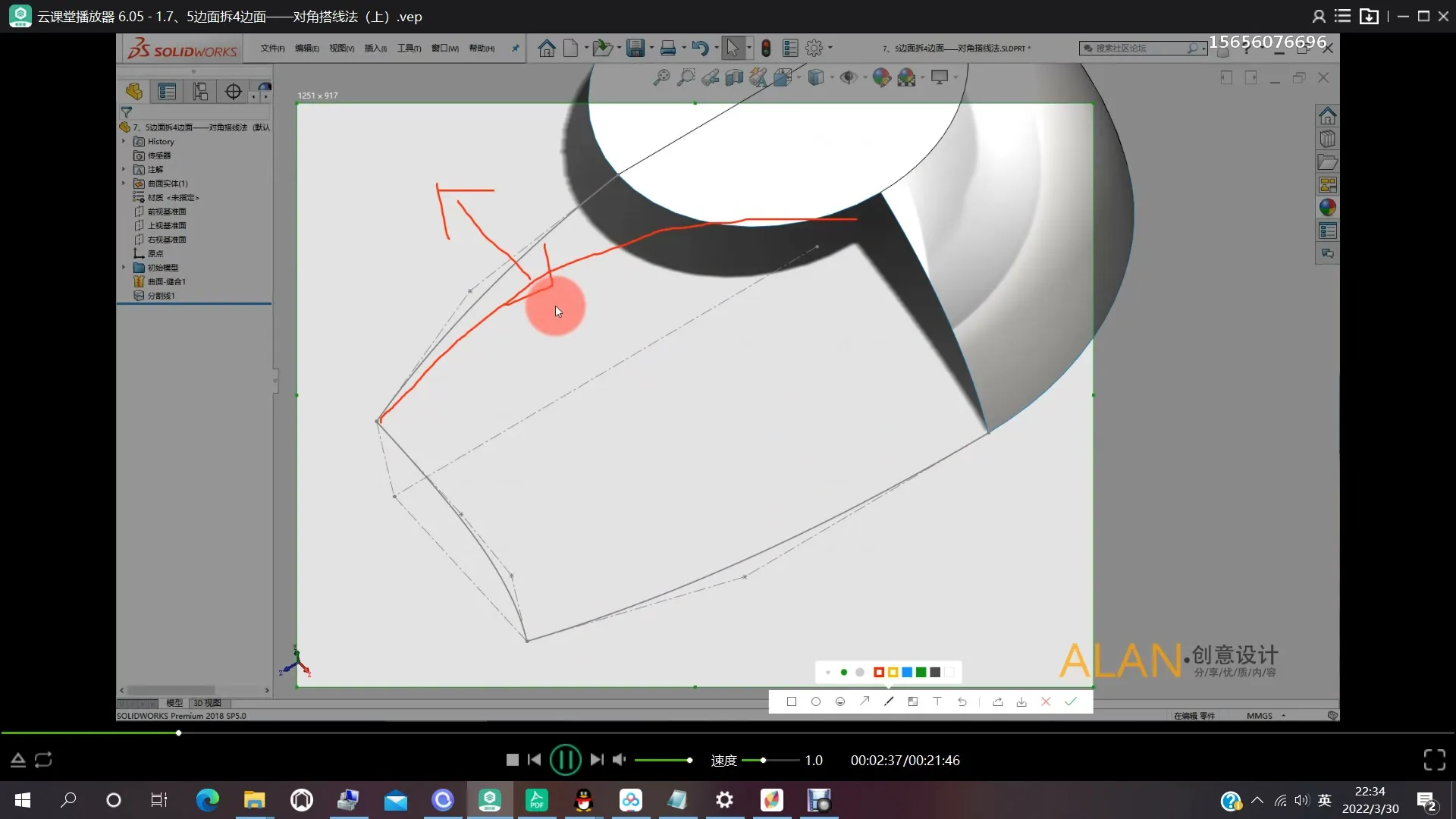

📸 截图选自: 边拆4边面——对角搭线法（上）
🛠️ 核心干货提炼
产品级曲面拆分与重构
不再盲目堆面，教程手把手教你如何针对复杂产品进行合理的曲面拆分策略，确保模型拓扑结构的合理性，为后续的G2连续性打下坚实基础，这是高端产品造型的基石。
异形多边面精细化处理
3边、5边面是曲面造型的常见难点，处理不好容易导致面质量下降。本教程深入讲解对角搭线法、还原修剪法等多种处理技巧，让异形面也能轻松过渡，达到工业级曲面光顺要求。
UV修剪避坑与曲面品质优化
UV修剪看似简单，但其背后隐藏的细节往往影响曲面质量。课程详细对比UV与非UV修剪差异，并结合实战案例，规避因修剪导致的面破裂、渲染瑕疵，确保最终曲面的完美呈现。
💡 学习者 FAQ 解答
Q1: 如何判断曲面质量，以及G2连续性在产品造型中的实际意义？
A1: 曲面质量主要看斑马线和高光线，G2连续性意味着不仅曲面相切，曲率也连续。产品造型中，G2确保模型外观光顺无突兀感，尤其在反光件上，破面问题直接影响产品观感和模具加工。
Q2: 面对复杂产品，如何系统规划曲面造型步骤，避免反复返工？
A2: 核心是“先宏观后细节”。首先进行产品特征分析，规划好主视图、侧视图的骨架线，然后按照教程拆面流程，从大面开始构建，逐步细化到边缘倒角和特征面，这样能有效减少返工。
Q3: SolidWorks中，3边或5边面处理不当会带来哪些后果，有哪些避免方法？
A3: 处理不当会导致曲面产生皱褶、扭曲，甚至无法生成实体，渲染时出现破面。避免方法除了掌握教程中的拆分技巧，更重要的是理解曲面拓扑，尽量将多边面转换为四边面，或利用填充面、边界曲面等工具进行优化。
温馨提醒
