复杂曲面设计的挑战与SolidWorks核心优势
在现代工业产品设计中，尤其涉及流线型外观或人体工程学造型时，实现高精度的G2/G3连续性曲面一直是机械工程师的痛点。传统实体建模在处理自由形态、曲率多变的结构时显得捉襟见肘，容易产生视觉上的不连续或几何缺陷。SolidWorks作为一款主流三维CAD软件，其强大的曲面建模模块正是为解决这些高难度造型挑战而生。
SolidWorks曲面功能提供了一整套工具，从基础的拉伸、旋转曲面，到高级的边界曲面、放样曲面、填充曲面，甚至包含自由形态工具，能够有效构建并优化复杂几何体。这些工具的核心优势在于其直观的操作界面和强大的几何内核，允许设计师在参数化环境中灵活调整，确保曲面质量达到工业级的严苛标准。
SolidWorks曲面建模关键流程解析
数据导入与预处理：构建曲面基石

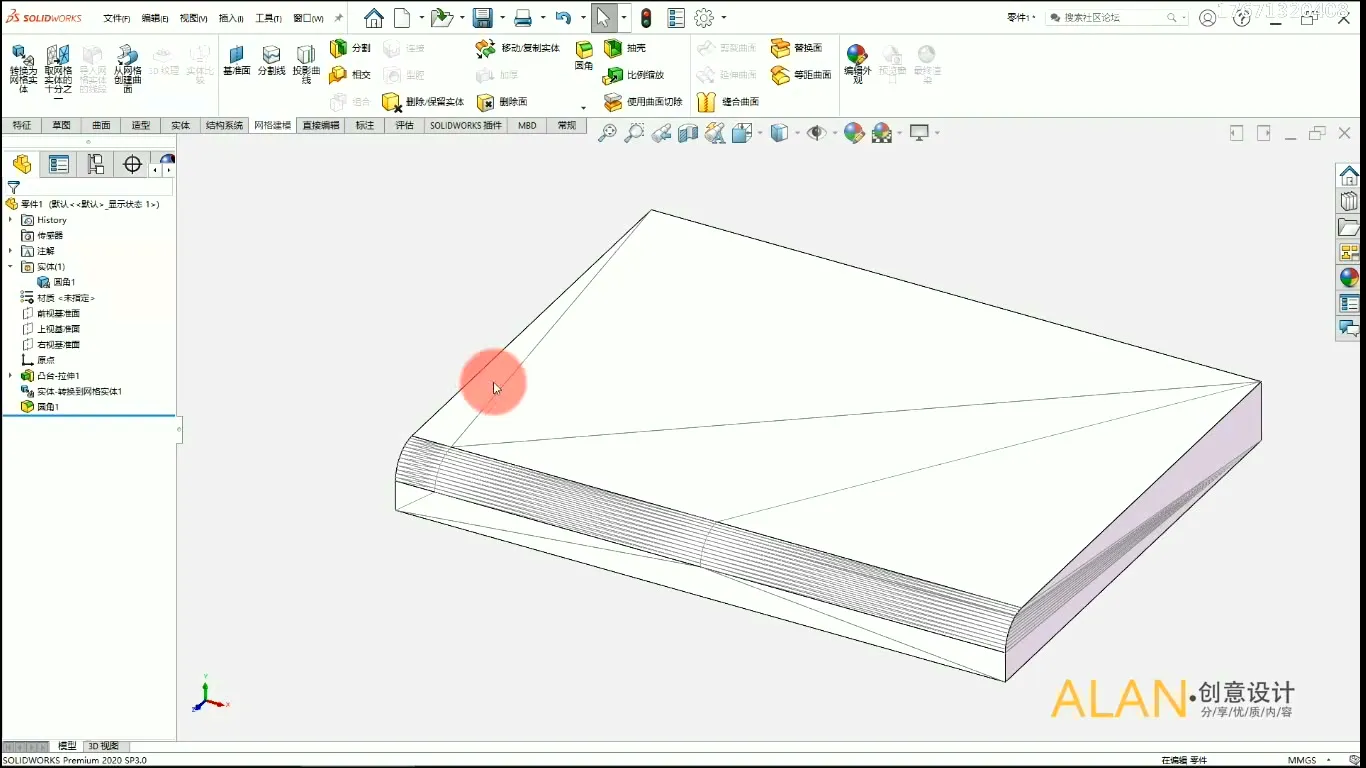

曲面建模往往从现有数据或设计意图的抽象开始。对于逆向工程项目，我们可能需要导入扫描得到的点云或网格数据。这一步的预处理至关重要，它涉及到网格优化、去噪和三角面片的修复，以提供干净、精确的几何基础。原始数据质量的好坏直接影响后续曲面拟合的精度和效率，这是SolidWorks曲面建模全流程实战中不可忽视的第一环。
若从零开始设计，则需要通过草图绘制2D或3D曲线来定义曲面的骨架线。这些控制曲线的质量，包括其连续性和平滑度，将直接决定最终曲面的优劣。专业的机械工程师会注重曲线的G0（位置）、G1（切线）甚至G2（曲率）连续性，确保曲面过渡自然，避免出现硬边或尖锐折角。
核心曲面创建与特征操作
在SolidWorks中，创建高质量曲面有多种策略：
- 边界曲面（Boundary Surface）： 通过指定四个边界方向的曲线或边线，可以生成高度灵活的曲面，并能精确控制G1、G2连续性。这是处理复杂自由形态曲面最常用的工具之一，其数学本质是求解满足边界条件的NURBS曲面。
- 放样曲面（Lofted Surface）： 根据一系列剖面草图和引导线生成曲面，适用于创建截面逐渐变化的造型。通过添加“起始/结束约束”，可以进一步细化曲面的切线方向和曲率匹配。
- 填充曲面（Filled Surface）： 用于封闭由不规则边界构成的区域，可选择G1或G2连续性与相邻曲面过渡。但需注意，复杂边界下G2连续性的求解难度会大幅提升。
- 自由形态（Freeform）： 提供直观的控制点和控制网格，通过拖动来修改曲面形状，尤其适用于概念设计阶段的快速迭代，但需警惕过度修改可能导致的曲面扭曲。

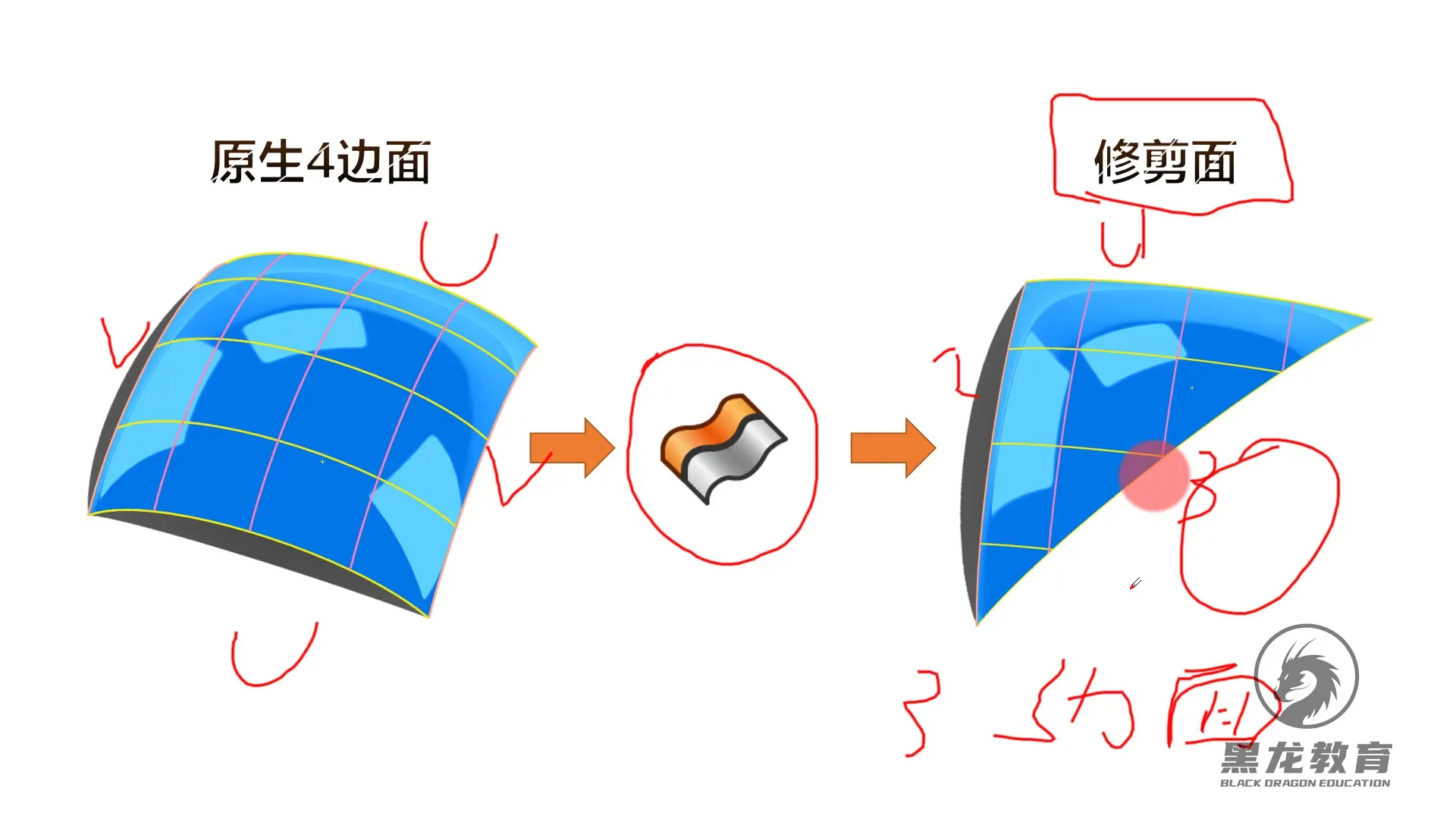

创建曲面后，还需要进行一系列操作，如曲面剪裁（Trim Surface）、曲面延伸（Extend Surface）和曲面缝合（Knit Surface）。缝合操作是将多个独立曲面合并成一个曲面体或实体，这是将零散曲面转化为产品实体模型的关键步骤。缝合时，公差设置至关重要，过小可能导致缝合失败，过大则会引入误差。更多曲面连续性优化技巧及实战案例，推荐大家关注cnc自学网的专业教程。
曲面分析与质量评估
曲面建模并非一蹴而就，高质量的曲面需要反复的分析与调整。SolidWorks提供了强大的分析工具：
- 斑马纹分析（Zebra Stripes）： 通过模拟光线反射效果，直观显示曲面的G0、G1、G2连续性，判断曲面是否平滑过渡，有无肉眼可见的折痕或凹凸。
- 曲率梳分析（Curvature Combs）： 以梳状图的形式显示曲面在指定方向上的曲率变化，帮助工程师识别曲率异常点或不连续区域。梳子长度和方向的变化反映了曲率大小和方向。
- 偏差分析（Deviation Analysis）： 对比两个曲面或一个曲面与参考网格之间的距离偏差，常用于逆向工程中评估拟合曲面与原始扫描数据的吻合度。
通过这些分析工具，可以精确量化曲面质量，及时发现并修正潜在问题，确保产品在制造和美学上都达到预期。
策略优化与实战经验分享
在复杂的曲面项目中，推荐采用“主导曲面”驱动“次要曲面”的设计哲学。先构建关键、对产品形态影响最大的核心曲面，再以此为基础延伸、剪裁或填充其他辅助曲面。这种自顶向下的策略能够有效管理复杂性，并便于后续的参数化修改。
利用SolidWorks的特征树，可以实现参数化曲面修改的快速迭代。任何对基础草图或控制曲线的修改，都将自动更新下游的曲面特征。深入理解并熟练运用SolidWorks曲面建模全流程实战中的案例，将有助于你在实际项目中游刃有余。
💡 学习者 FAQ 解答
Q1: 在SolidWorks中，当我尝试对一个由多个曲面特征（如边界曲面、放样曲面）通过“缝合曲面”命令进行缝合时，即使公差设置合理，仍频繁报告“无法形成实体”或“缝合失败”，错误代码为SW_FAIL_SURFACE_SEW_BODY，这背后的底层几何算法冲突是什么？
A1: 此错误通常源于几何内核在执行布尔缝合操作时，检测到构成目标实体的各个曲面之间存在局部拓扑失效或G0连续性缺陷。这可能表现为微小的间隙（低于缝合公差但高于内部精度阈值），或者曲面法线方向在交界处发生反转。系统尝试通过其几何约束求解器进行迭代修复，但若曲面片的UV参数域在交界处映射不一致，或存在自相交/简并几何区域，会导致其矩阵解算无法收敛。解决此问题需深入分析曲面局部曲率，确保边界条件平滑过渡，必要时进行曲面重构或通过手动延伸与剪裁来精细化控制交线。
Q2: 使用SolidWorks的“自由形态”工具编辑复杂曲面时，曲面在特定控制点附近出现无法消除的“扭曲”或“褶皱”，即使降低控制点密度也无济于事，且导出为STEP格式后问题更为明显，这是否与NURBS曲面的基础算法限制有关？
A2: “自由形态”工具通过调整控制网格来变形底层NURBS曲面。当出现不可控的扭曲时，这通常不是NURBS算法本身的限制，而是其在离散控制点与连续曲面映射间的精度管理问题。底层的NURBS数学模型在处理高阶曲率变化时，需要足够多的控制点以保证平滑过渡。然而，过多的控制点会增加计算复杂性并引入不必要的局部波动。出现扭曲往往是因为控制点在空间分布上产生局部凹凸，导致曲面在这些区域的切线或曲率向量无法平滑过渡。尤其当曲面阶数较高时，单个控制点的微小变动会影响较大范围，表现为"波纹效应"。导出为STEP格式时，若原始NURBS曲面定义存在问题，或导出器在参数化重构时精度损失，会进一步放大这些几何缺陷。建议通过调整控制点权重、优化网格拓扑或尝试使用G3连续性约束来缓解。
Q3: 在SolidWorks中，为何通过“曲面填充”命令生成带有G2连续性约束的曲面时，在某些复杂边界条件下，系统报告无法求解，或生成曲面与预期完全不符，其数学求解的瓶颈通常在哪里？
A3: “曲面填充”工具在生成带有G2连续性（曲率连续）的曲面时，其核心是求解一个满足给定边界条件和连续性约束的偏微分方程组。数学求解的瓶颈主要在于以下几点：
1. 边界条件冲突：当多个边界曲线或现有曲面之间自身不具备G2连续性时，系统难以在它们之间插入一个能同时满足所有高阶约束的曲面。例如，如果连接的现有曲面在边界处只有G1连续，却强制要求G2填充，会产生计算矛盾。
2. 参数化映射复杂性：在复杂非平面边界或多边形边界中，如何有效地将二维参数域映射到三维空间，并确保曲率连续，是一个非线性优化问题。当拓扑结构过于复杂时，系统内部的迭代求解器可能无法找到收敛解。
3. 几何内核精度：在浮点运算中，微小的舍入误差或曲面自相交检查的阈值问题，都可能导致G2连续性条件在数学上无法严格满足。
此问题通常需要人工干预，简化边界、分段填充或预先修剪现有曲面以保证边界质量，从而为几何内核提供更“友好”的求解环境。
本文技术要点源自：《SolidWorks曲面建模全流程实战》原文完整版，建议收藏研究。
