在产品设计中，如何精准掌控复杂自由曲面的G2连续性是诸多机械工程师面临的工艺痛点。SolidWorks 2020版本的高级曲面功能，为此提供了更为强大的底层算法支持和用户交互工具，让设计师能够更高效地处理各类异形结构，确保造型的流畅与美观。这并非简单的拉伸或旋转，而是深入到曲面理论的内核，去理解其参数化特性与连续性法则。

曲面建模的底层逻辑与连续性控制

曲面建模的核心在于控制其连续性等级。从几何角度看，G0连续（位置连续）确保曲面不撕裂，G1连续（相切连续）保证曲面光滑过渡无尖锐棱线，而G2连续（曲率连续）则要求曲面的曲率变化平滑，视觉效果最佳。在SolidWorks中，边界曲面（Boundary Surface）、放样曲面（Lofted Surface）和填充曲面（Filled Surface）是实现高阶连续性的利器。它们通过对引导线、边界条件和切线控制的精细调节，精确定义曲面的UV参数网格，进而影响最终的几何形态。一个优秀的机械工程师，必须深谙这些特征背后的NURBS（非均匀有理B样条）理论，才能在实际操作中做到心中有数，避免“撞墙”。

参数化曲面与特征树重构

SolidWorks作为参数化建模软件，其曲面特征同样严格遵循参数化原则。这意味着模型的每一次修改，都会触发特征树的自上而下重构。对于高级曲面，这种重构涉及到复杂的几何求解器运算，它需要重新计算所有依赖关系的控制点位置和切线方向，以保持设定的连续性条件。当曲面依赖关系过于复杂或相互约束冲突时，就容易出现重建失败。因此，合理规划特征树，减少不必要的相互依赖，是提升建模效率和稳定性的关键。CNC自学网提供了大量关于优化SolidWorks特征树的实战教程，对深化理解大有裨益。

曲率分析与造型优化

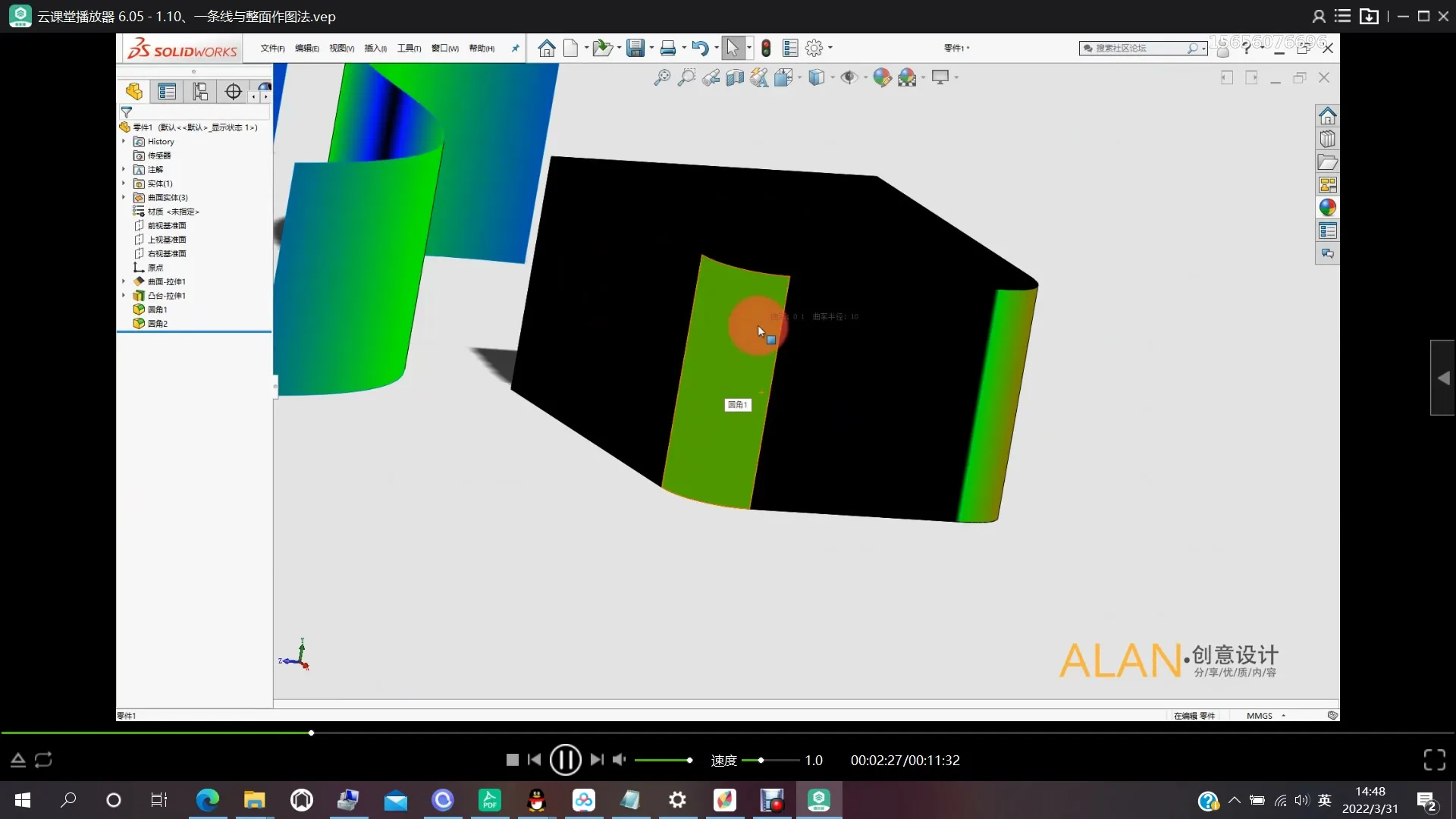

仅仅依靠肉眼判断曲面质量是远远不够的。SolidWorks提供了强大的曲率分析工具，包括曲率梳（Curvature Comb）、斑马条纹（Zebra Stripes）和反射线（Reflection Lines）。曲率梳能直观显示曲面各点的曲率大小和方向，帮助我们发现不自然的曲率波动。斑马条纹则模拟光线反射，清晰揭示曲面G1和G2连续性状况，尤其在检测微小凹凸或不平滑区域时效率极高。反射线更进一步，通过模拟环境映射，评估曲面在不同视角下的视觉流畅度。熟练运用这些工具，是产品外观造型优化，达到工业设计美学标准不可或缺的步骤。想要深入了解更多曲面分析与优化技巧，不妨访问cnc自学网，那里有许多资深工程师分享的经验和案例，尤其是针对SolidWorks-2020 高级曲面的专题。

复杂自由曲面与多曲面拼接策略

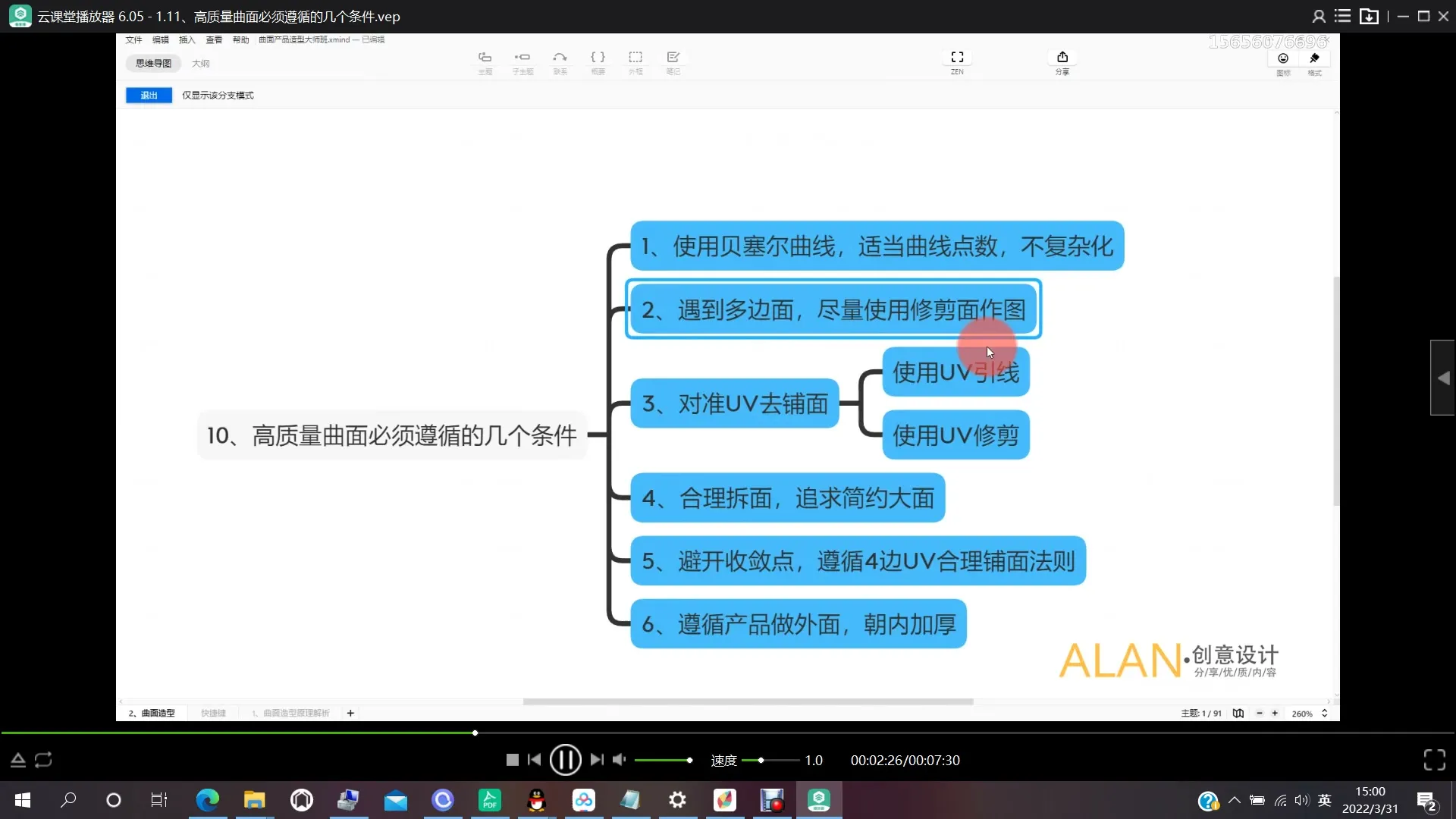

实际项目中，单个曲面特征往往不足以构建复杂的产品外形。多曲面拼接是常态，其挑战在于如何确保不同曲面片之间的高阶连续性。常见的策略包括：先构建骨架线，再通过放样或边界曲面创建主要曲面；利用“曲面填充”功能修补空隙，并严格控制其相切或曲率约束；或者利用“自由形状”（Freeform）工具进行局部微调。每次拼接都需进行严格的曲率分析，确保拼接区域没有“骗刀”现象，即表面看起来平滑，但实际曲率变化异常，这在后续的加工制造中会导致精度问题。

逆向工程与扫描数据曲面化

在逆向工程领域，将扫描的三维点云数据或网格模型转换为可编辑的参数化曲面，是SolidWorks高级曲面应用的另一个重要方面。虽然SolidWorks本身提供了一些工具（如ScanTo3D插件），但其核心挑战在于如何从离散数据中提取出精确的NURBS曲面，同时保持尽可能高的拟合精度和连续性。这通常需要结合曲面拟合、网格平滑和控制点调整等多种技术，将原始的拓扑结构信息转化为可供下游制造使用的几何模型。

SolidWorks 2020高级曲面功能，为机械工程师提供了强大的造型利器，但其精髓在于对底层几何算法的深刻理解与实践经验的积累。只有通过不断学习与实战，才能真正驾驭这些复杂的工具，将设计理念转化为卓越的产品。本文技术要点源自：《SolidWorks-2020 高级曲面原文完整版，建议收藏研究。
