🔥 实战痛点解析
图片造型往往看似简单，实际操作中却暗藏玄机。新手最头疼的就是如何精确捕捉图片尺寸，保证模型比例不失真。尤其是在复杂的自由曲面构建时，线条的平滑性、曲面的G0/G1/G2连续性以及与参照图片的匹配度，稍有不慎就会导致模型变形、结构错误，后续装配干涉更是家常便饭。还有那些模糊不清的参考图，简直是逼死强迫症，吃刀量稍大一点就容易过切，返工耗时又耗力。
📚 教程核心价值
硬核要点：本教程深度剖析UG12.0图片造型的实战精髓，从图片导入、比例调整，到曲线与曲面的精准构建，彻底解决参照图片建模中的常见难题。通过鱼形吸尘器、UPS面板及卡通猫等典型案例，系统讲解自由曲面、消失面、中心面等高级建模技法。掌握此道，你将能高效将二维图片转化为高精度三维模型，避免设计返工，提升产品开发的效率与精度。
| 教程深度：高级实战 | 软件环境：UG 12.0 |
| 资源容量：4.93 GB | 适合人群：产品设计师、结构工程师、模具工程师 |
| ⚠️ 排坑避雷：本教程基于 UG 12.0 录制，请确保电脑安装了同等或更高版本的软件，否则将无法打开练习图档！ | |
📋 完整实录目录

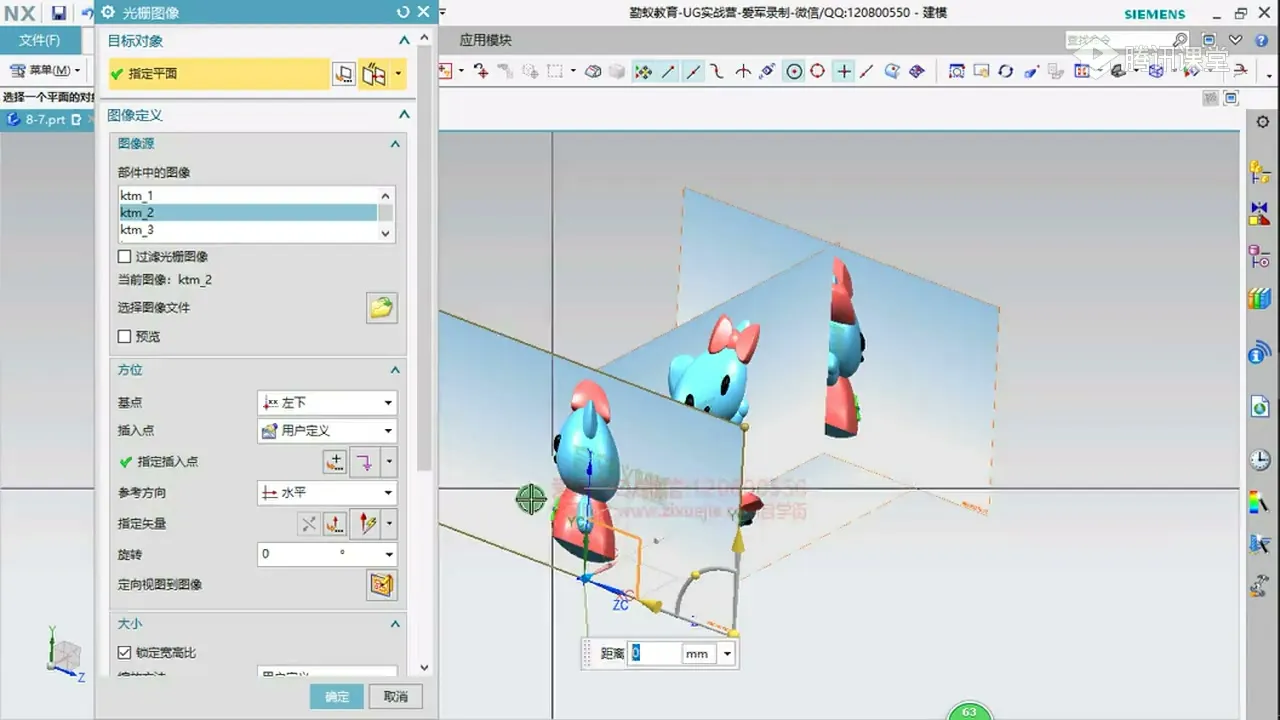

📺 实机操作画面预览
🛠️ 核心干货提炼
图片比例精准校准
图片造型的基石。掌握多种比例调整方法，确保参照图片与实际模型尺寸完全匹配，避免后续设计偏差，为高精度建模打下坚实基础。
自由曲线与参数化曲面构建

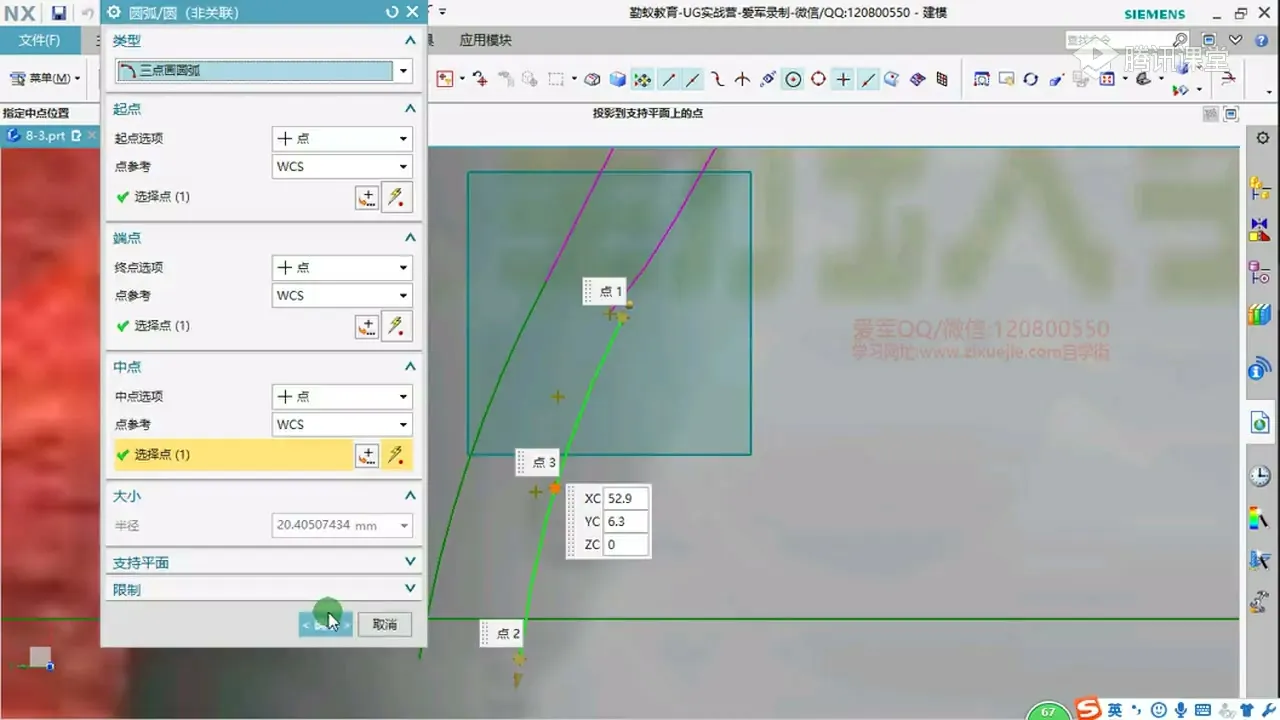

深入剖析UG中曲线的绘制技巧及曲面构建逻辑，特别是消失面、中心面的处理，攻克复杂产品外观造型的难点，实现G0/G1/G2连续性曲面。
实战案例造型全流程

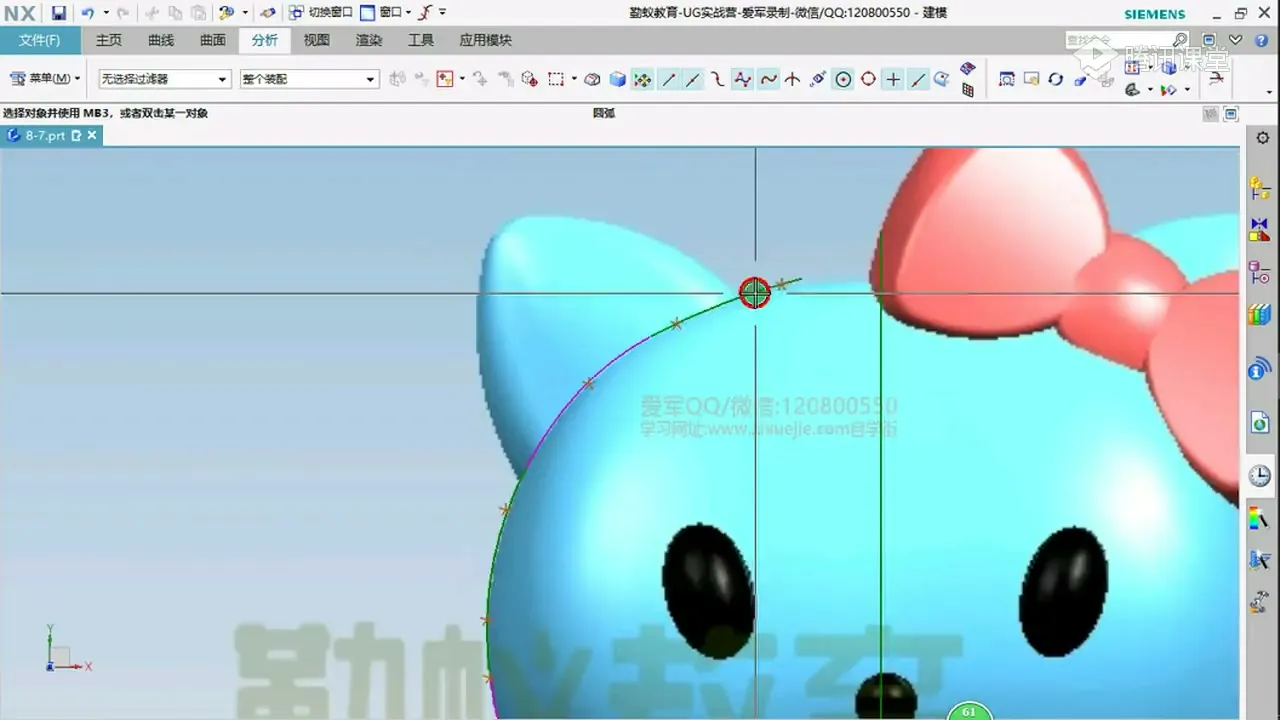

从鱼形吸尘器到卡通猫，覆盖多种复杂造型的图片建模流程，包括把手、花瓣、蝴蝶结等细节处理，提升面对各种异形零件的操刀能力，告别建模瓶颈。
💡 学习者 FAQ 解答
Q1: 在图片造型中，如何确保构建的曲线和曲面与原图完美贴合，避免走形？
A1: 关键在于前期图片校准的精度与后续曲线拟合的调整。建议多利用UG的曲线分析工具，观察曲率变化，配合控制点微调，同时频繁切换视图检查三维空间的一致性。对于复杂区域，可以采用局部细分曲面或投影曲线进行辅助。
Q2: 面对模糊不清或分辨率低的参考图片，如何进行高精度的曲面建模？
A2: 这种情况下，单纯依靠图片直接描绘会引入误差。需要结合产品设计常识和几何约束，进行“逆向工程”式的判断和猜想。先通过关键截面草图和拉伸、旋转等基础特征构建大致形态，再利用图片作为辅助参考进行细节调整和曲面光顺，必要时可进行“打表”检验曲面质量。
Q3: 在图片造型中，如何处理多视图参照时各视图之间的尺寸和结构矛盾？
A3: 这是多视图建模的常见难题。首先，确保所有视图的比例尺和对齐基准一致。建模时，优先以最清晰、最关键的视图为主导，构建主体特征。对于有矛盾的区域，需要进行权衡和取舍，通常会选择保留产品功能或外观特征的关键尺寸，并利用“骗刀”的思路进行微调，以达到整体的视觉和谐与结构合理。
