🔥 实战痛点解析
很多新手搞逆向，光有点云数据还不够，最头疼的就是怎么把离散的点位数据高效地转化成光滑、符合精度要求的曲面。尤其遇到汽车内饰件、轮毂这种复杂自由曲面，常常因为布点不均、曲面拓扑结构理解不到位，导致曲面质量差，后续修改更是寸步难行。搞不好出现干涉过切，返工更是家常便饭。
📚 教程核心价值
硬核要点：本教程专为UG用户打造，深入解析逆向造型中从点云数据到高质量曲面的全流程。通过实战案例，手把手教你如何精准处理点造型数据，优化曲面构建策略，解决复杂汽车件的曲面连续性与精度难题，确保最终模型满足工程要求，告别曲面瑕疵与后期返修。
| 教程深度：高级实战 | 软件环境：UG 12.0 |
| 资源容量：55.45 GB | 适合人群：逆向工程师、产品设计师、模具工程师、数控编程员 |
| ⚠️ 排坑避雷：本教程基于 UG 12.0 录制，请确保电脑安装了同等或更高版本的软件，否则将无法打开练习图档！ | |
📋 完整实录目录

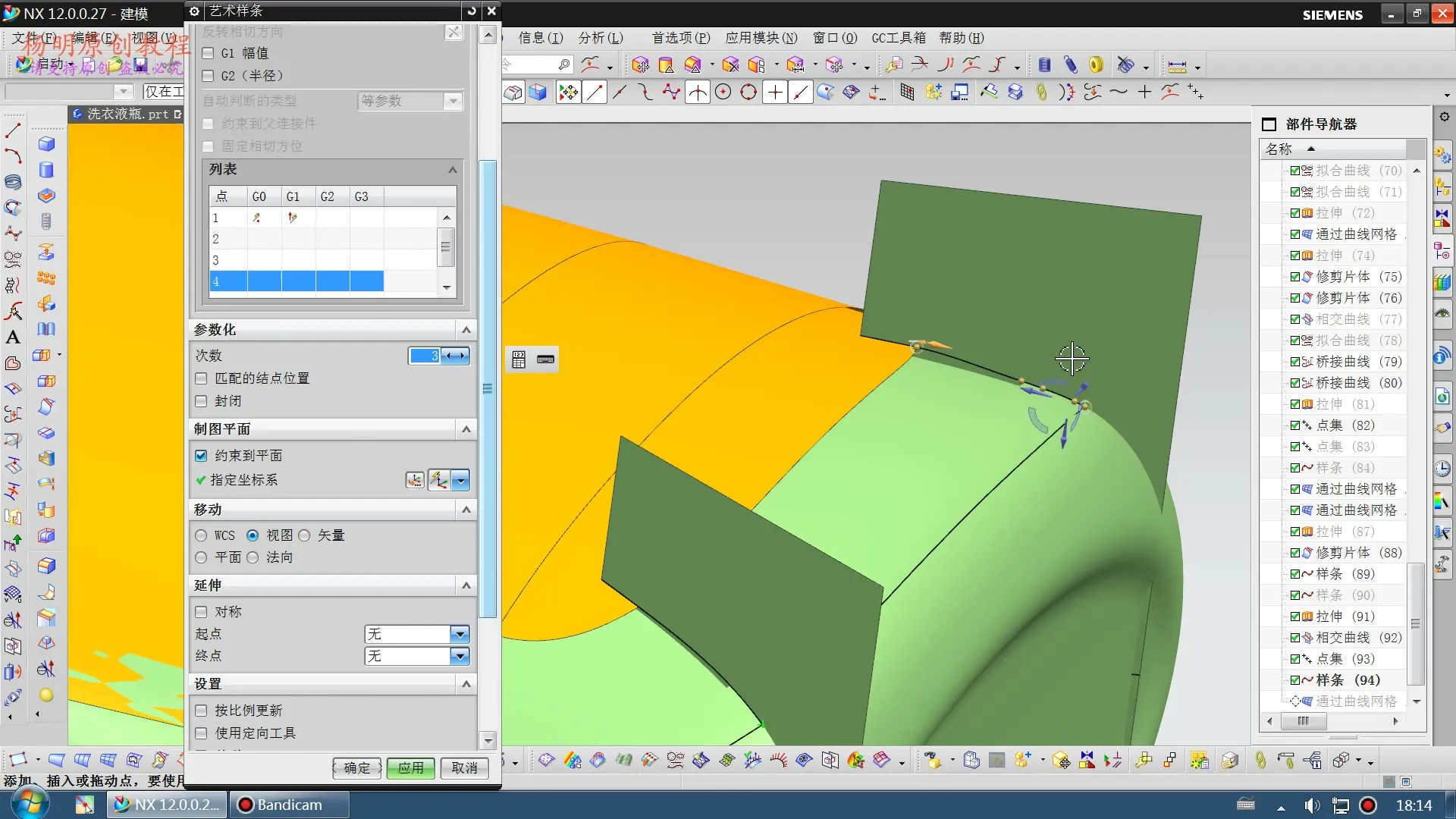

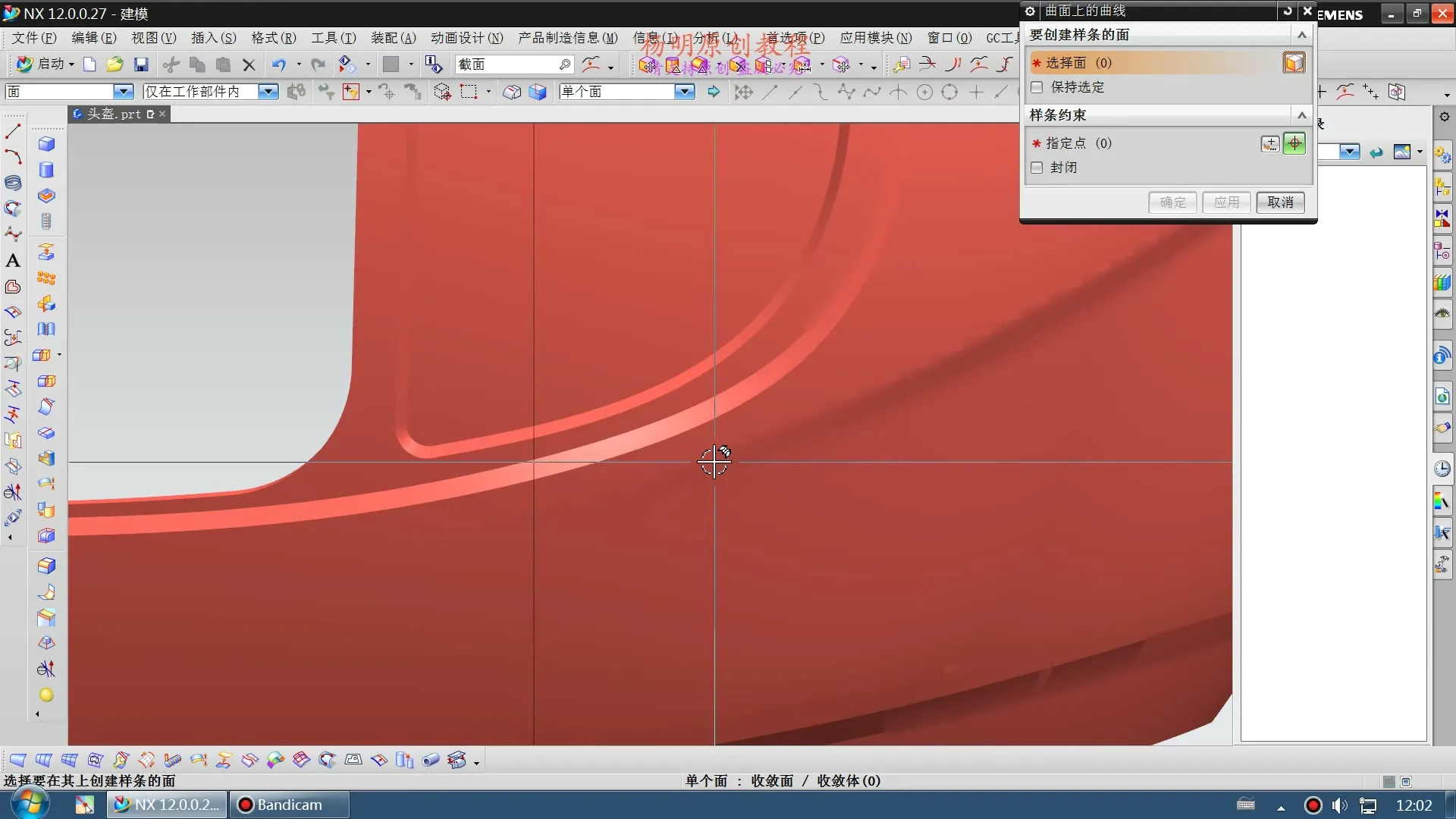

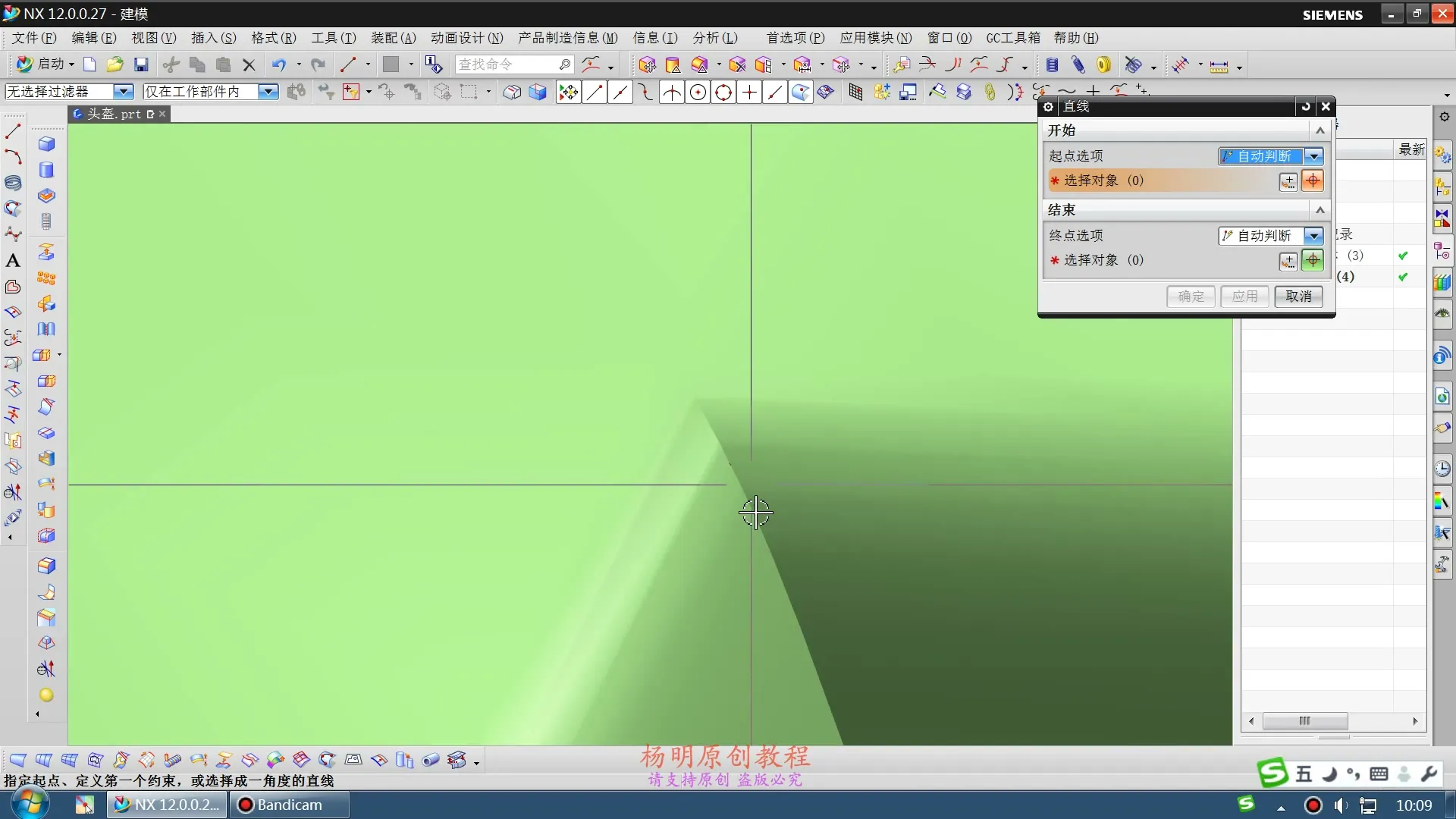

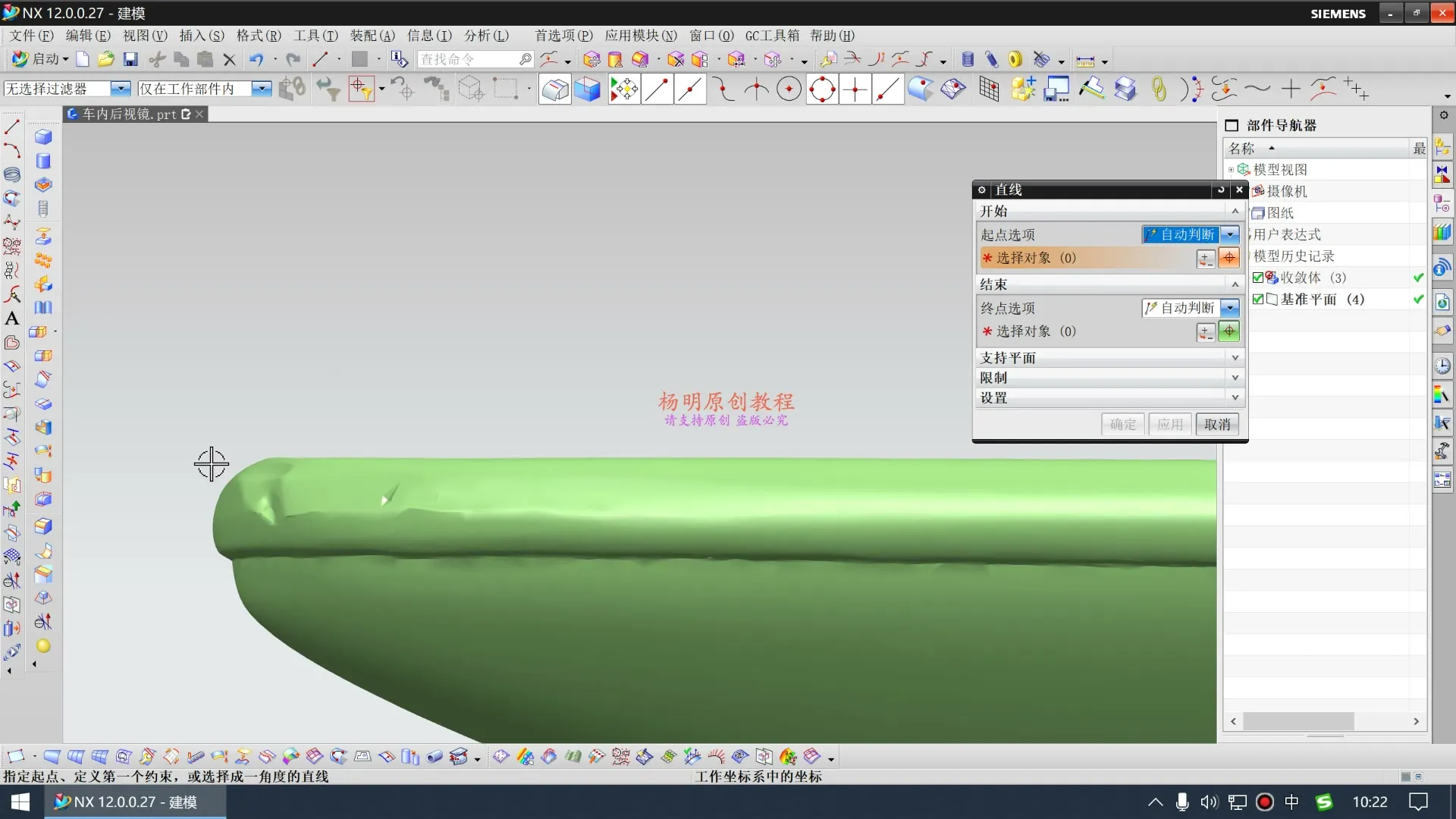

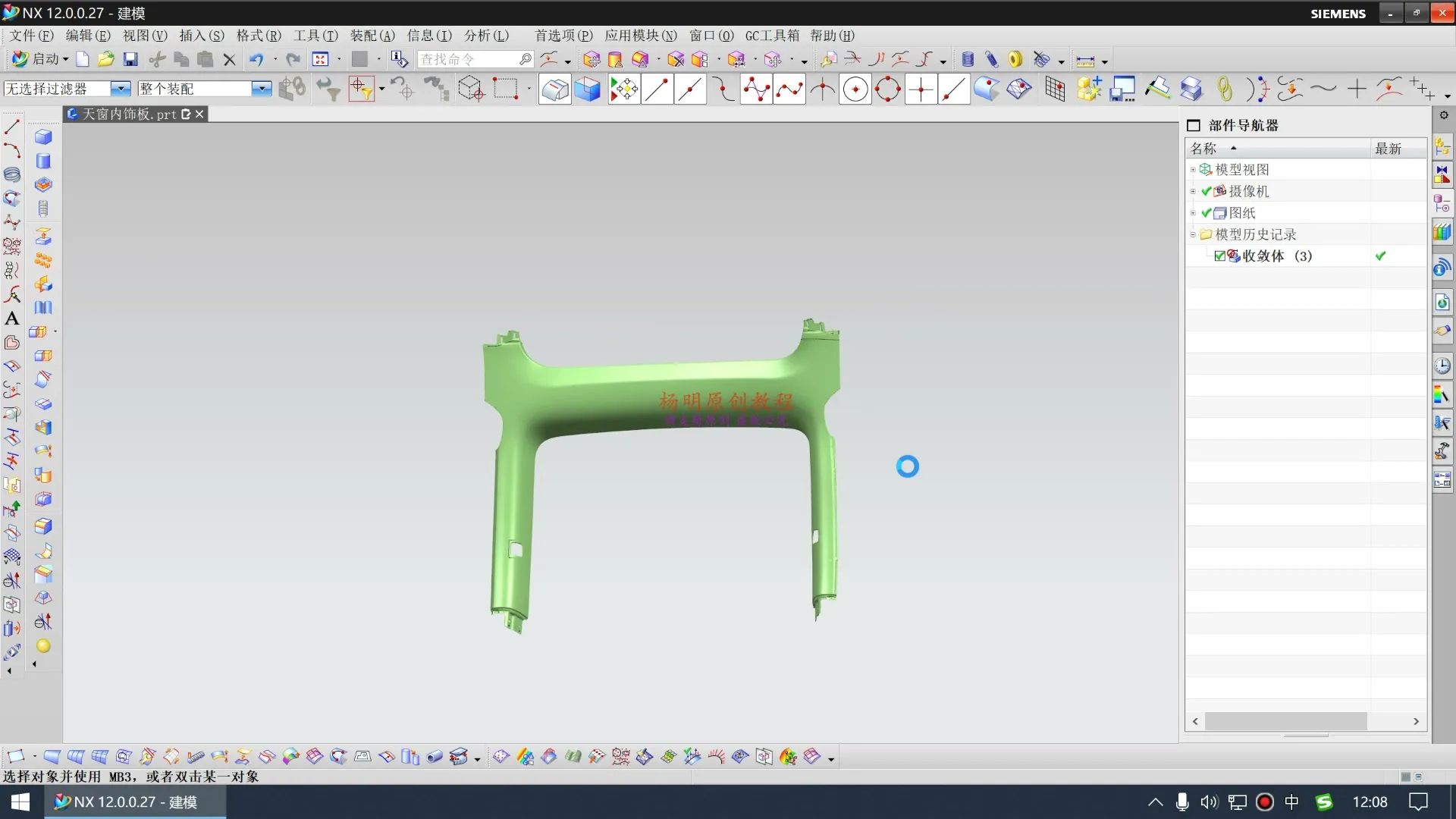

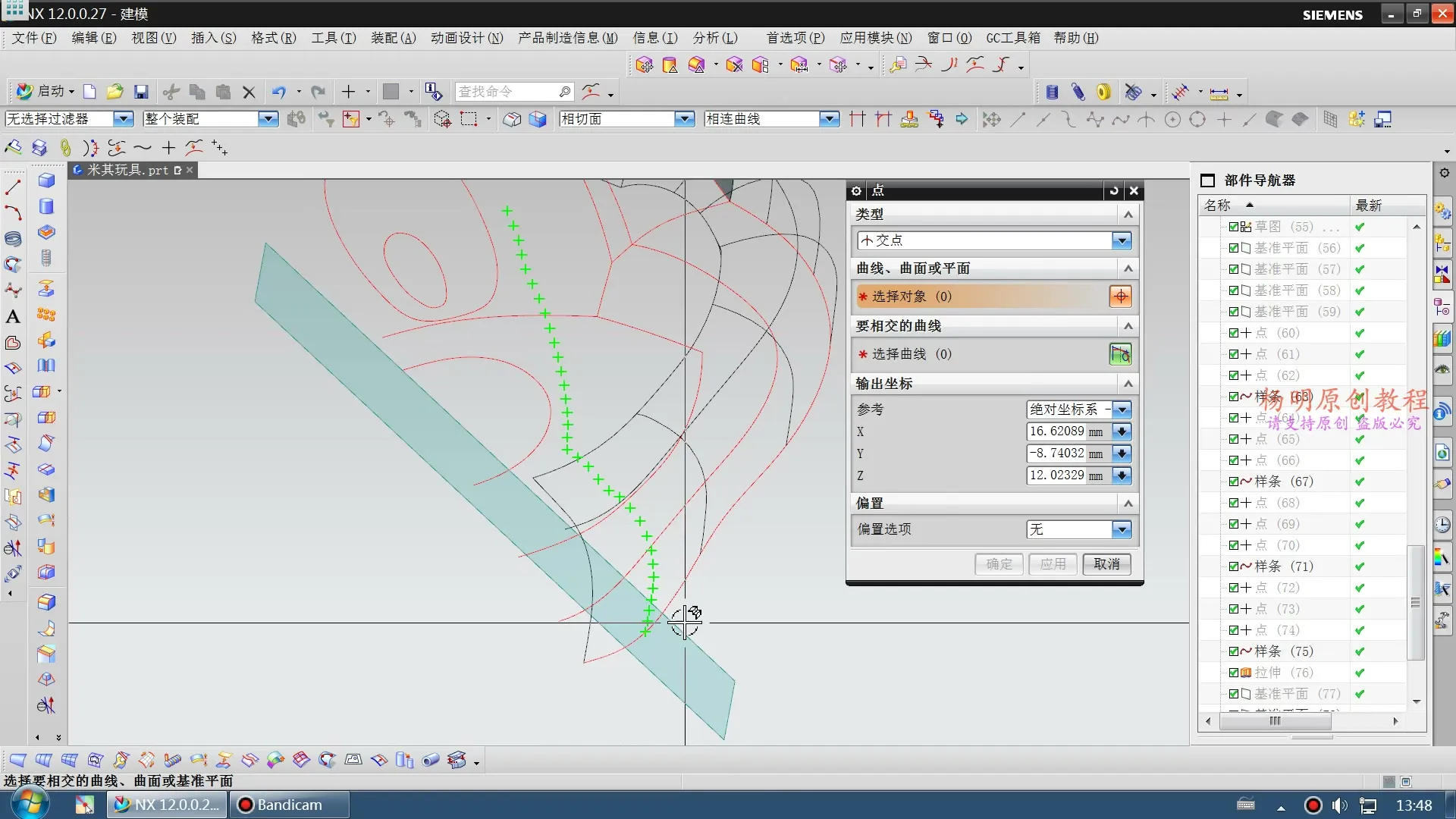

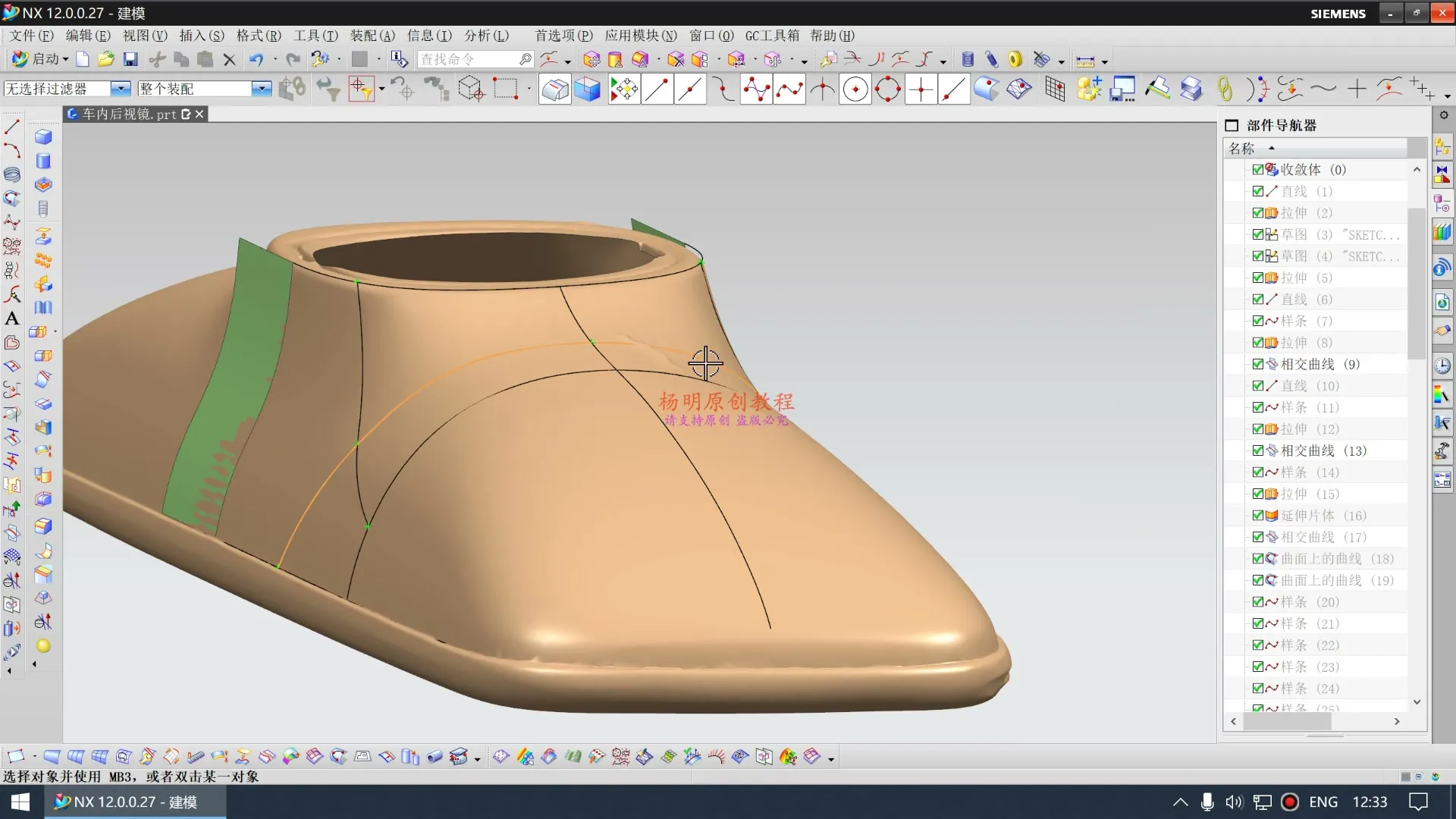

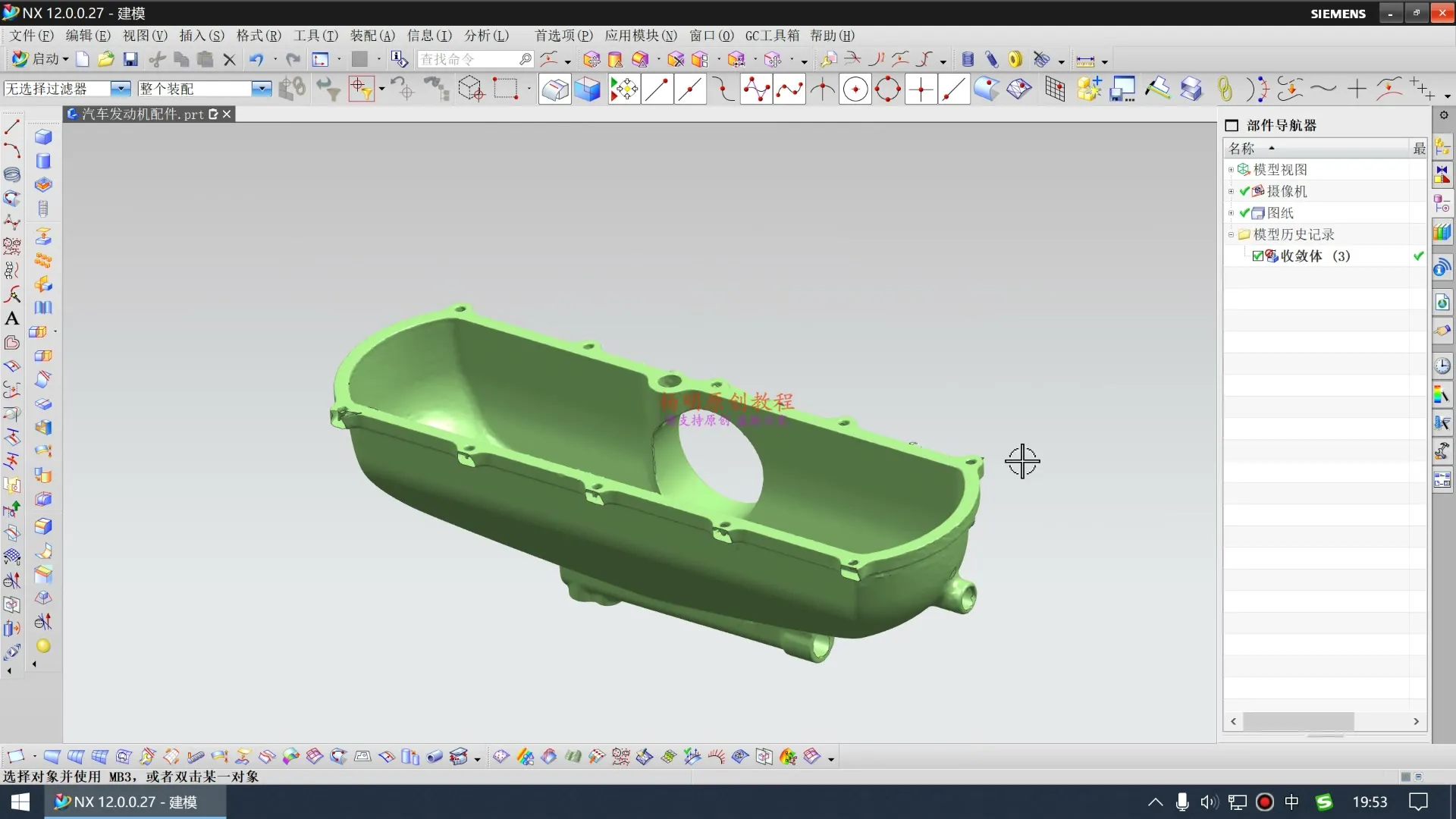

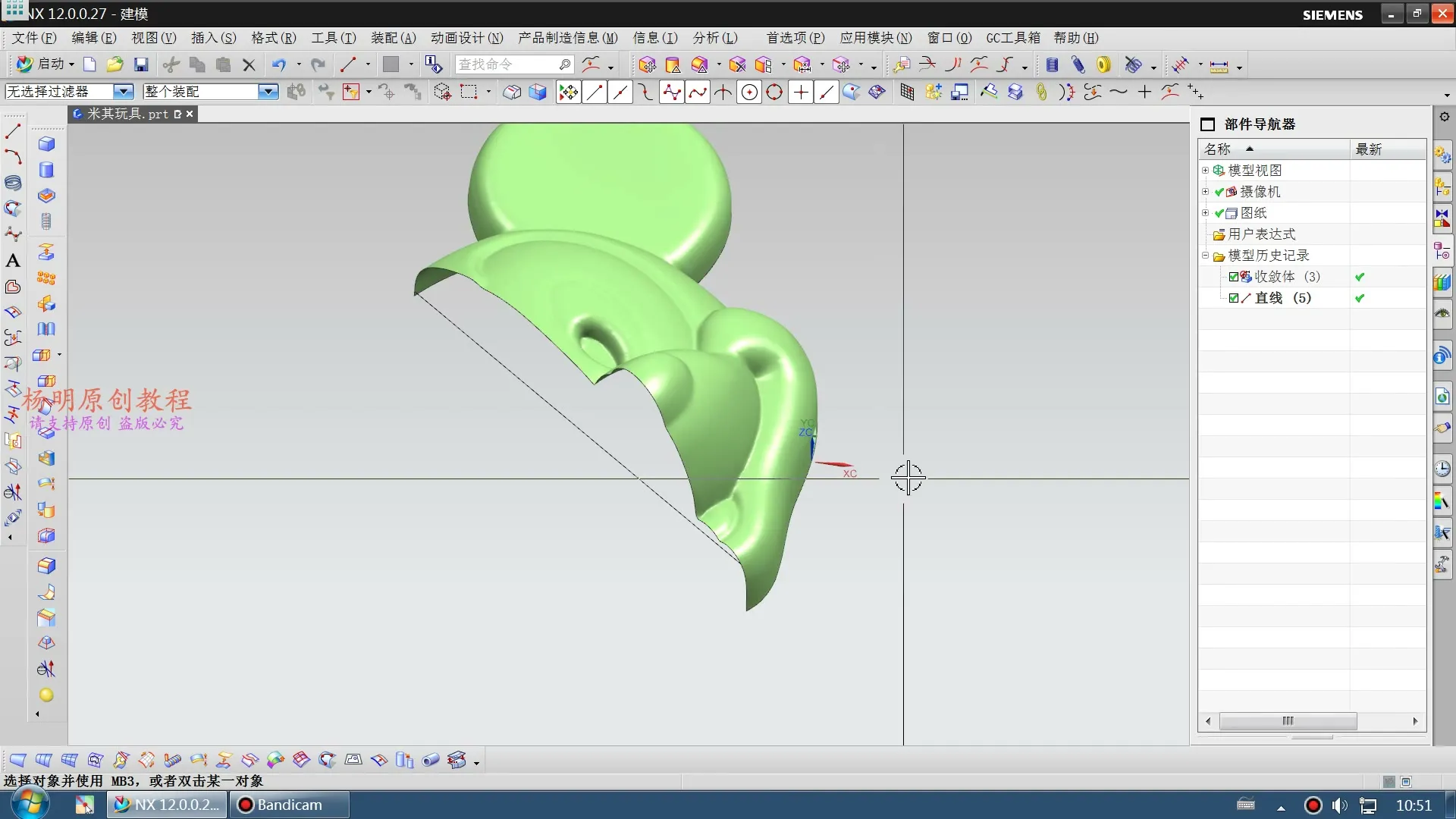

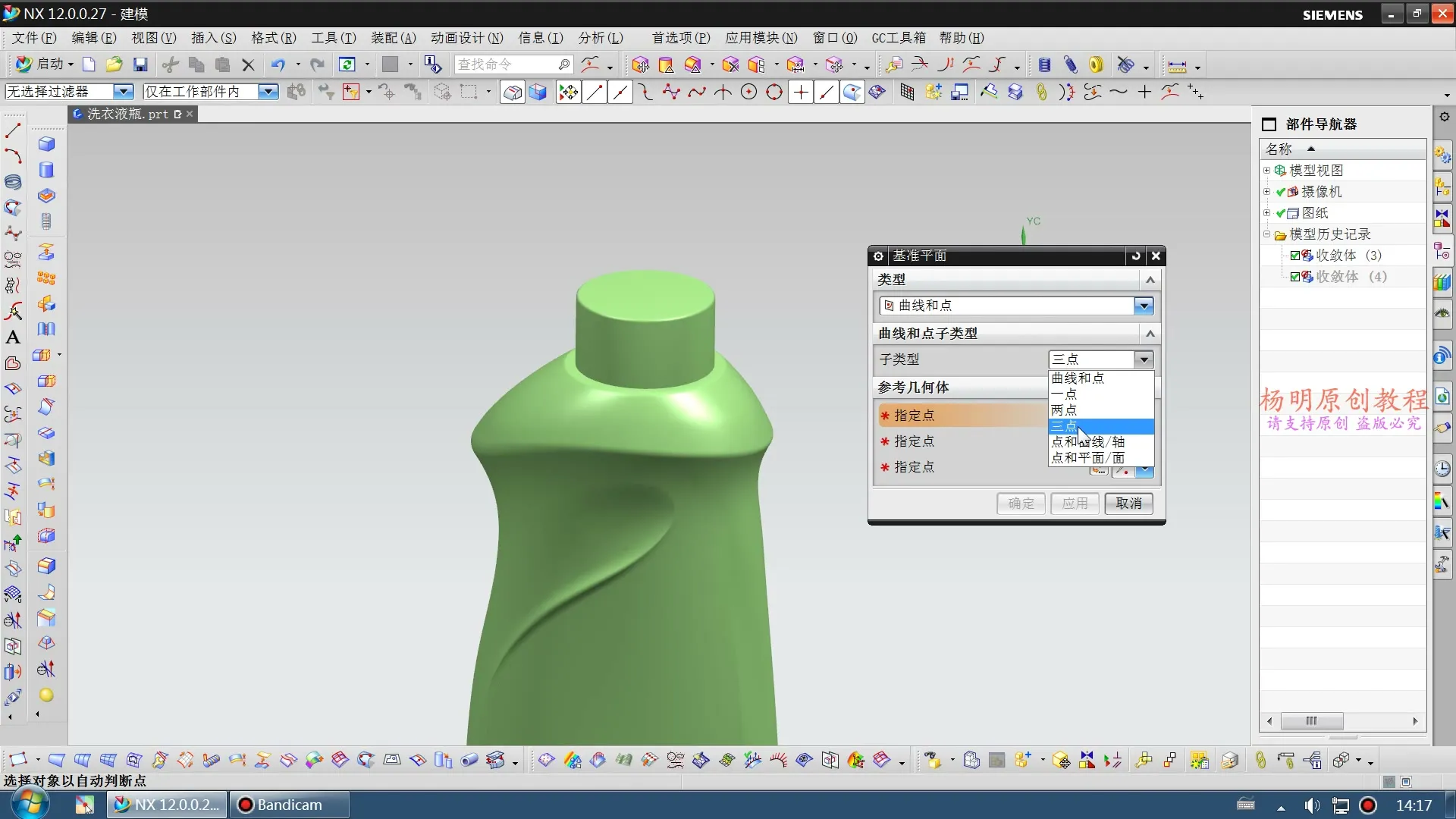

📺 实机操作画面预览
🛠️ 核心干货提炼
精准点云数据处理与优化
逆向建模的基石。学会如何有效去除噪音点、补齐数据缺失，为后续曲面构建提供最干净可靠的原始输入，避免“垃圾输入，垃圾输出”的困境。
复杂自由曲面精细化构建
针对汽车内饰、轮毂等高难度曲面，教程会详解多种曲面造型工具的灵活运用，确保曲面G0、G1、G2连续性，实现设计意图与制造工艺的完美结合。
参数化逆向模型迭代与调整
掌握逆向模型的可编辑性，在设计变更或公差要求调整时，能快速高效地修改曲面参数，提升项目响应速度，而不是每次都推倒重来。
💡 学习者 FAQ 解答
Q1: 面对不规则点云数据，如何高效地进行筛选和精简，避免冗余数据影响后续造型精度？
A1: 针对不规则点云，应优先使用UG的裁剪、滤波工具剔除离群点和噪音，再通过网格简化或区域拟合等方法，在保证关键特征的前提下，精简数据量，提升后续曲面构建的计算效率和精度。
Q2: 在构建汽车复杂自由曲面时，如何确保曲面间的连续性达到G2甚至更高，同时兼顾曲面质量与光顺度？
A2: 关键在于合理规划曲面拓扑结构，选择合适的构建方法（如扫掠、网格曲面、样条曲线），并通过UG的分析工具实时检查曲率与连续性。对于复杂区域，可能需要分段构建后进行融合，并精细调整控制点，确保曲面光顺过渡。
Q3: 逆向造型完成后，如何高效地进行产品验证和与实际零件的偏差分析，以满足工程公差要求？
A3: 可以利用UG的偏差分析功能，将逆向模型与原始点云或扫描数据进行比对，生成偏差报告。同时，结合GD&T公差标注，在设计阶段就考虑到制造误差，并对模型进行必要的修正或补偿，确保最终产品符合装配和功能要求。
