🔥 实战痛点解析
新手在UG逆向造型时，最常踩的坑就是点云数据处理不干净，导致后期曲面毛刺多、连续性差，甚至出现G0断裂。面对汽车内饰件或特斯拉轮毂这类复杂自由曲面，如何高效精准地捕捉特征线、控制曲面拟合偏差，是直接影响模型还原度和后续加工质量的关键。很多人还停留在单纯的“描点连线”，却忽视了曲面的拓扑结构和连续性，这样出来的模型根本达不到工业级要求。
📚 教程核心价值
硬核要点：本套教程专为UG逆向造型进阶设计，深入讲解如何利用UG 12.0进行点造型设计与复杂曲面重构。通过汽车内饰件、发动机上盖及特斯拉系列零件（轮毂、车门）等典型案例，手把手带你掌握点云数据精处理、异形曲面拟合、G0/G1连续性优化等核心工艺，直击逆向建模痛点，产出高精度、高质量的工业级曲面模型，为后续编程打下坚实基础。
| 教程深度：高级实战 | 软件环境：UG 12.0 |
| 资源容量：55.45 GB | 适合人群：模具工程师、产品设计师、逆向工程师、编程学徒 |
| ⚠️ 排坑避雷：本教程基于UG 12.0录制，请确保电脑安装了同等或更高版本的软件，否则将无法打开练习图档！ | |
📋 完整实录目录

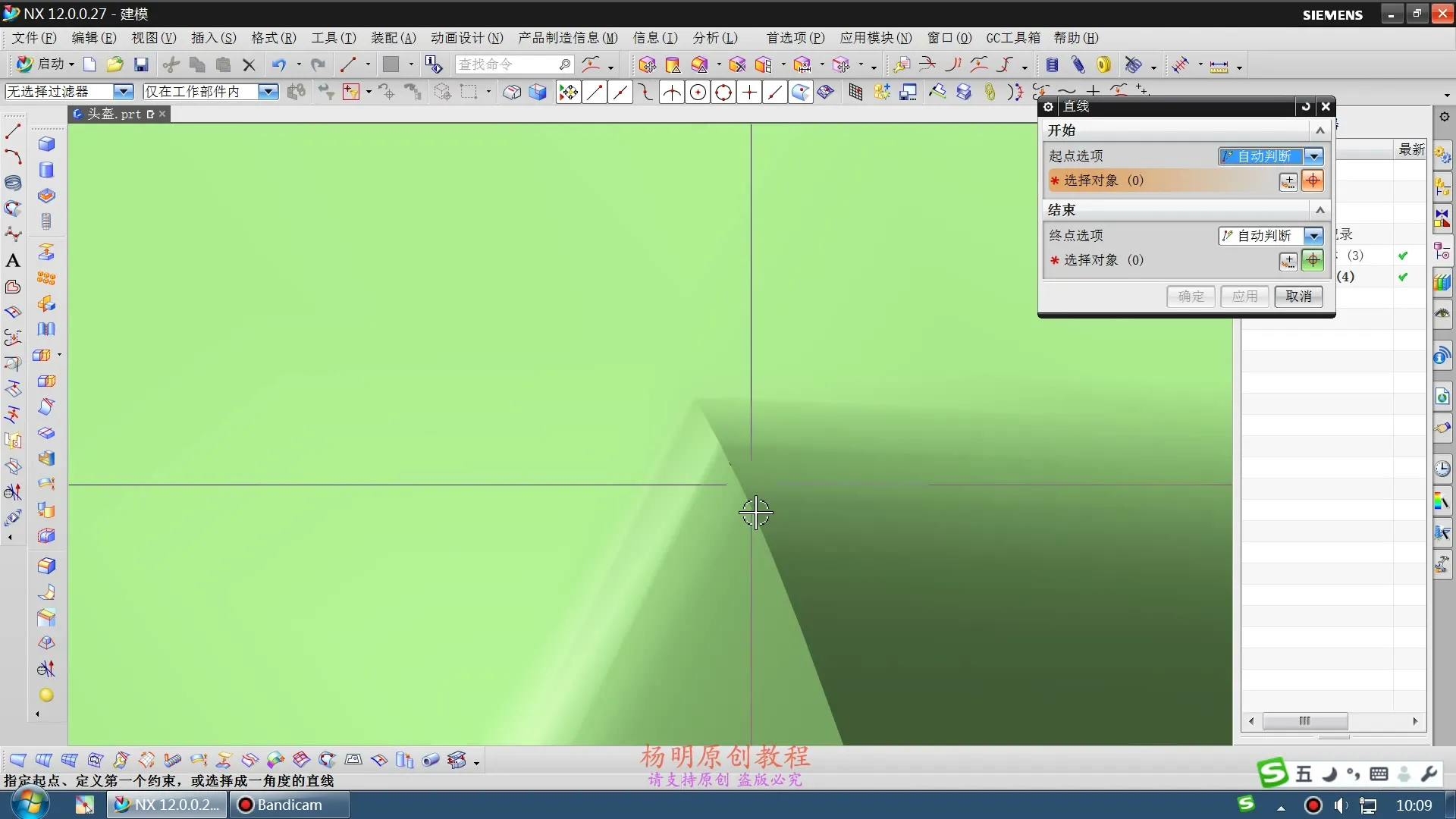

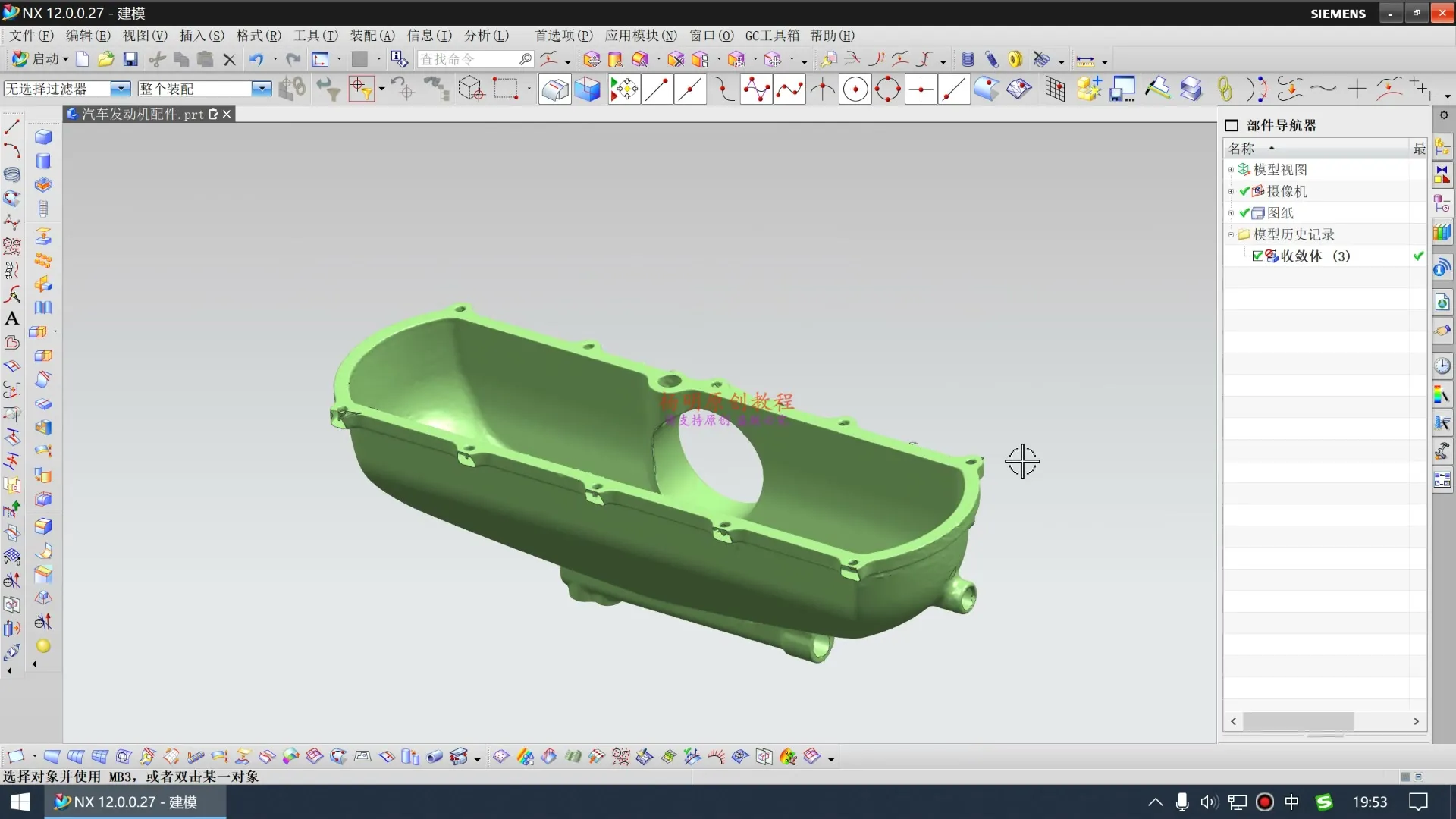

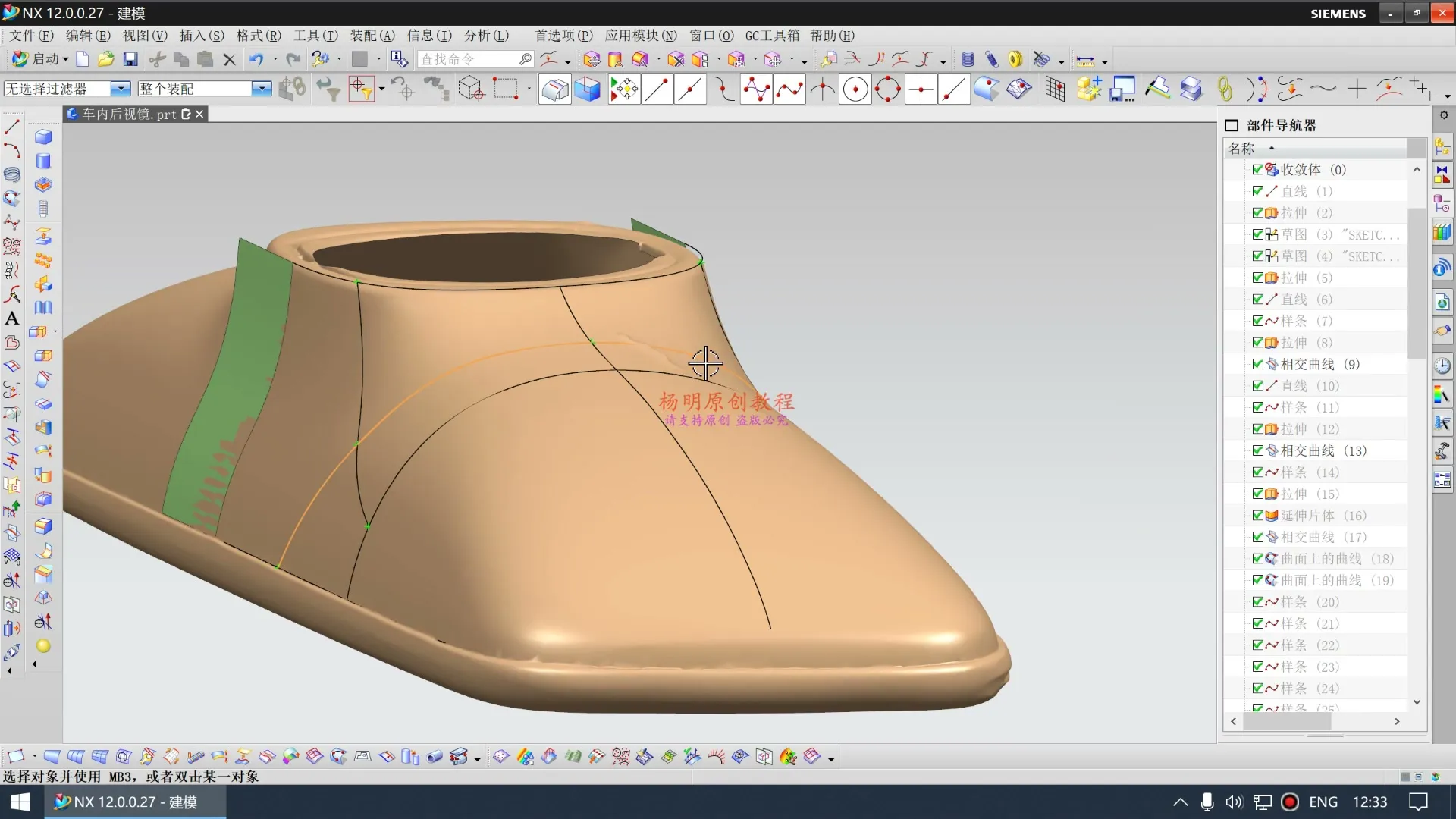

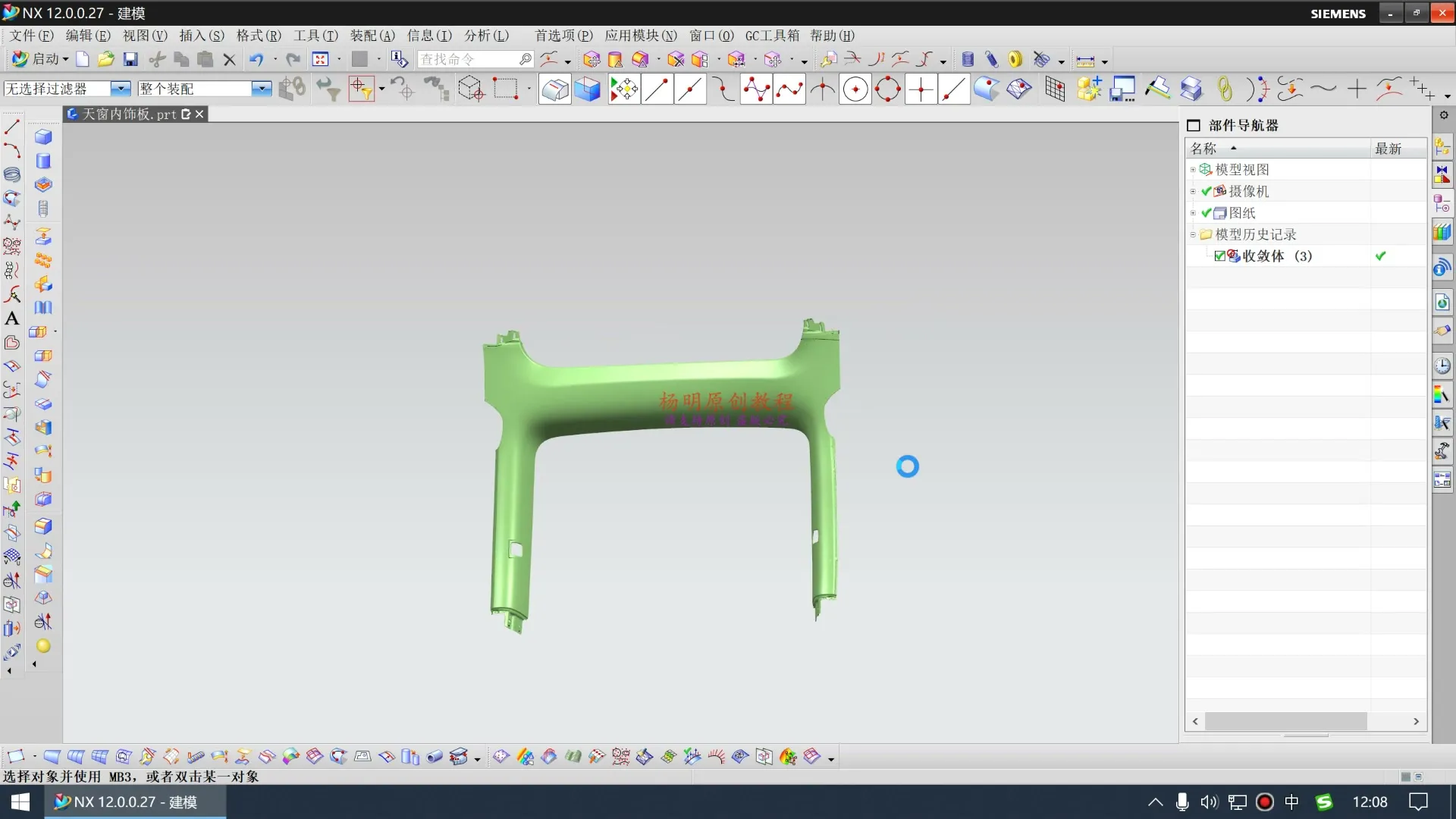

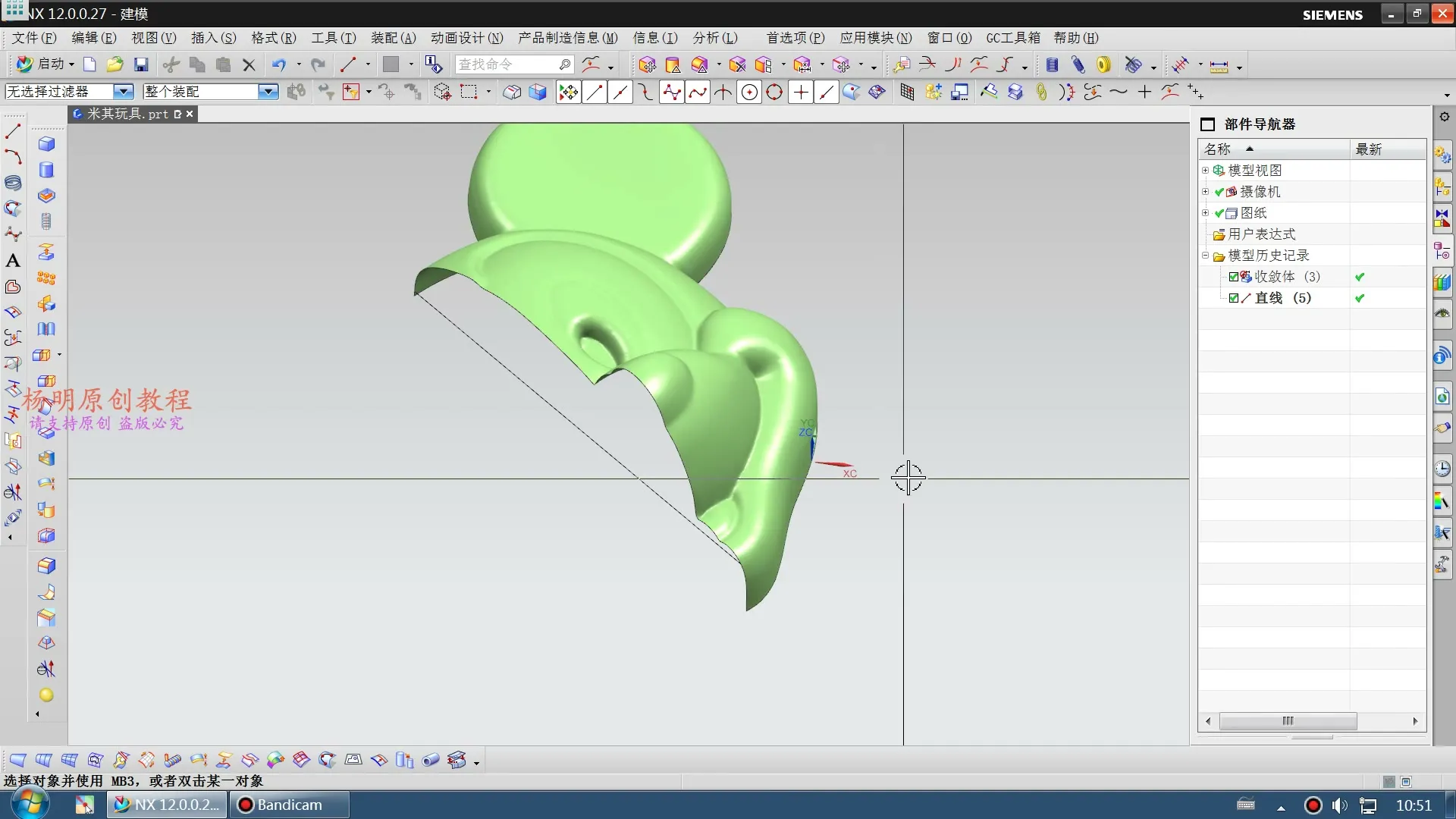

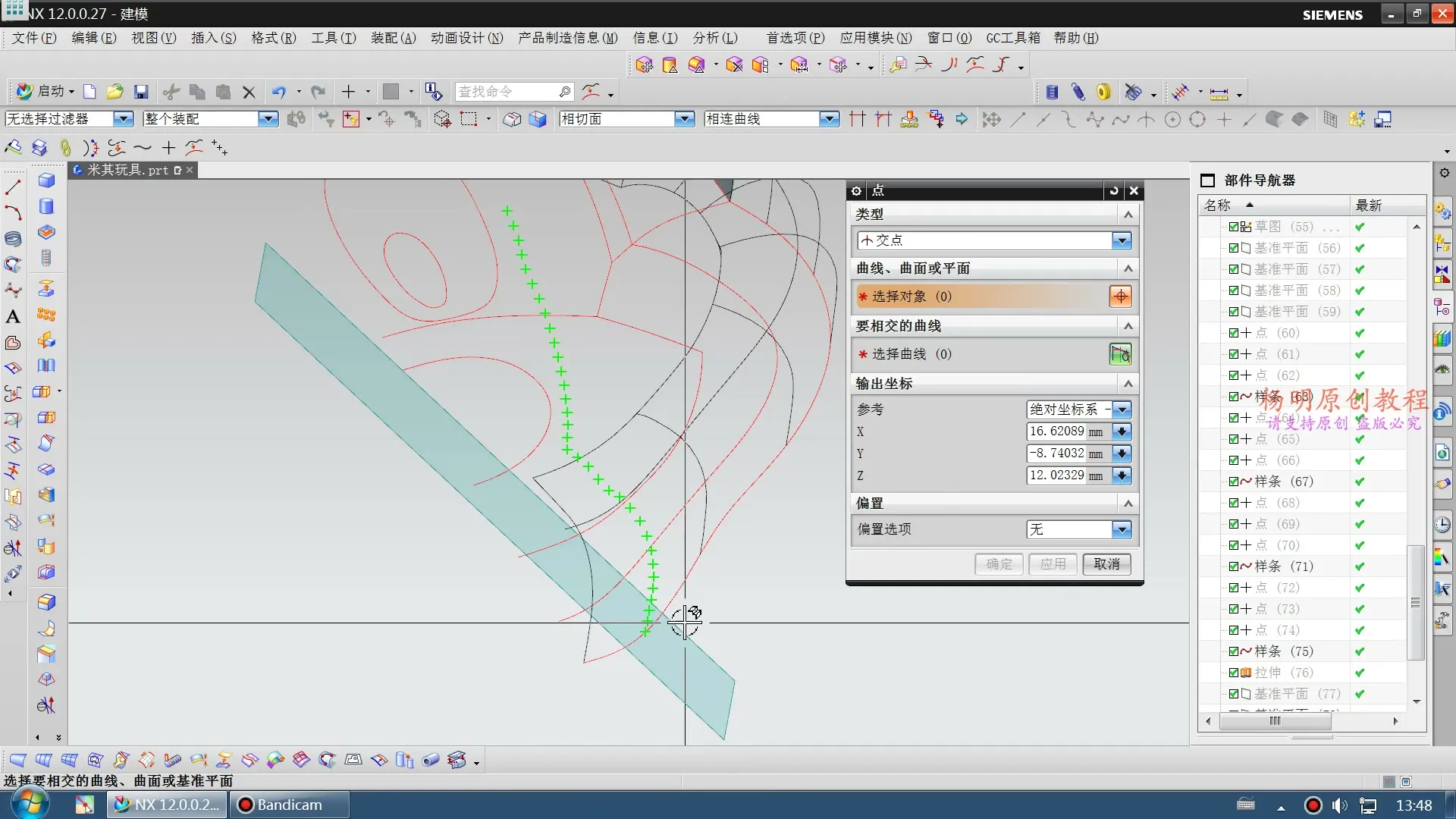

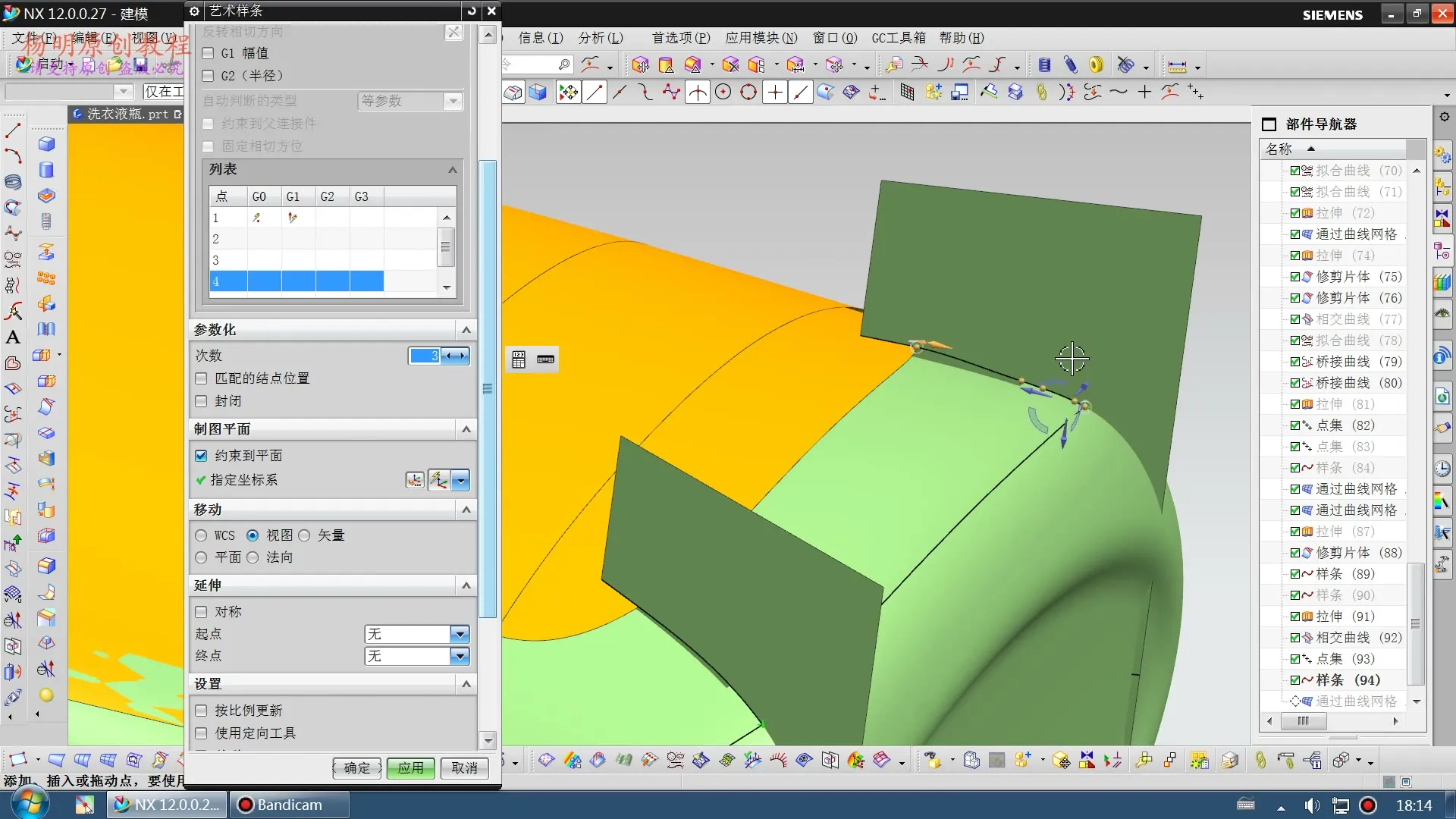

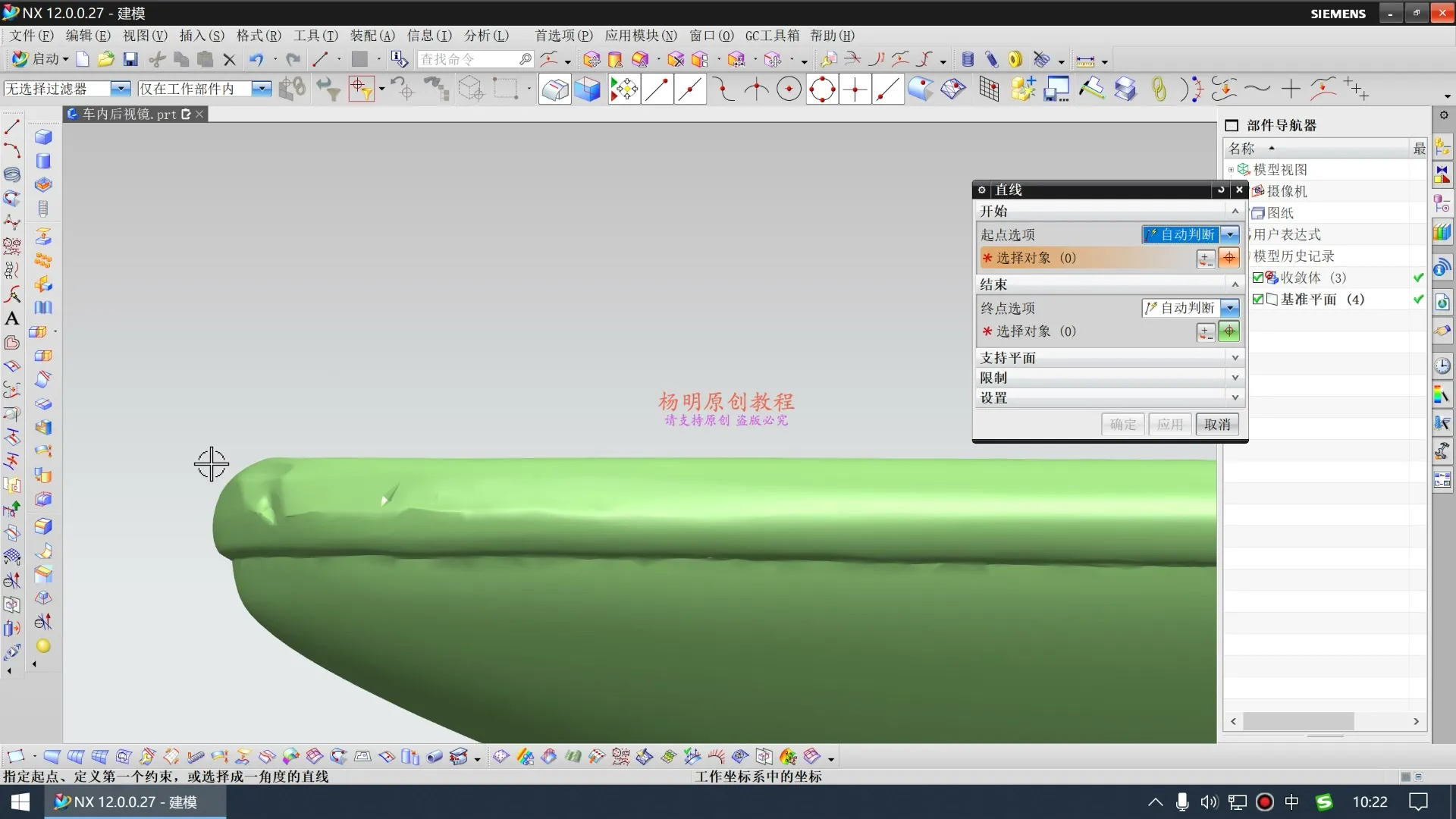

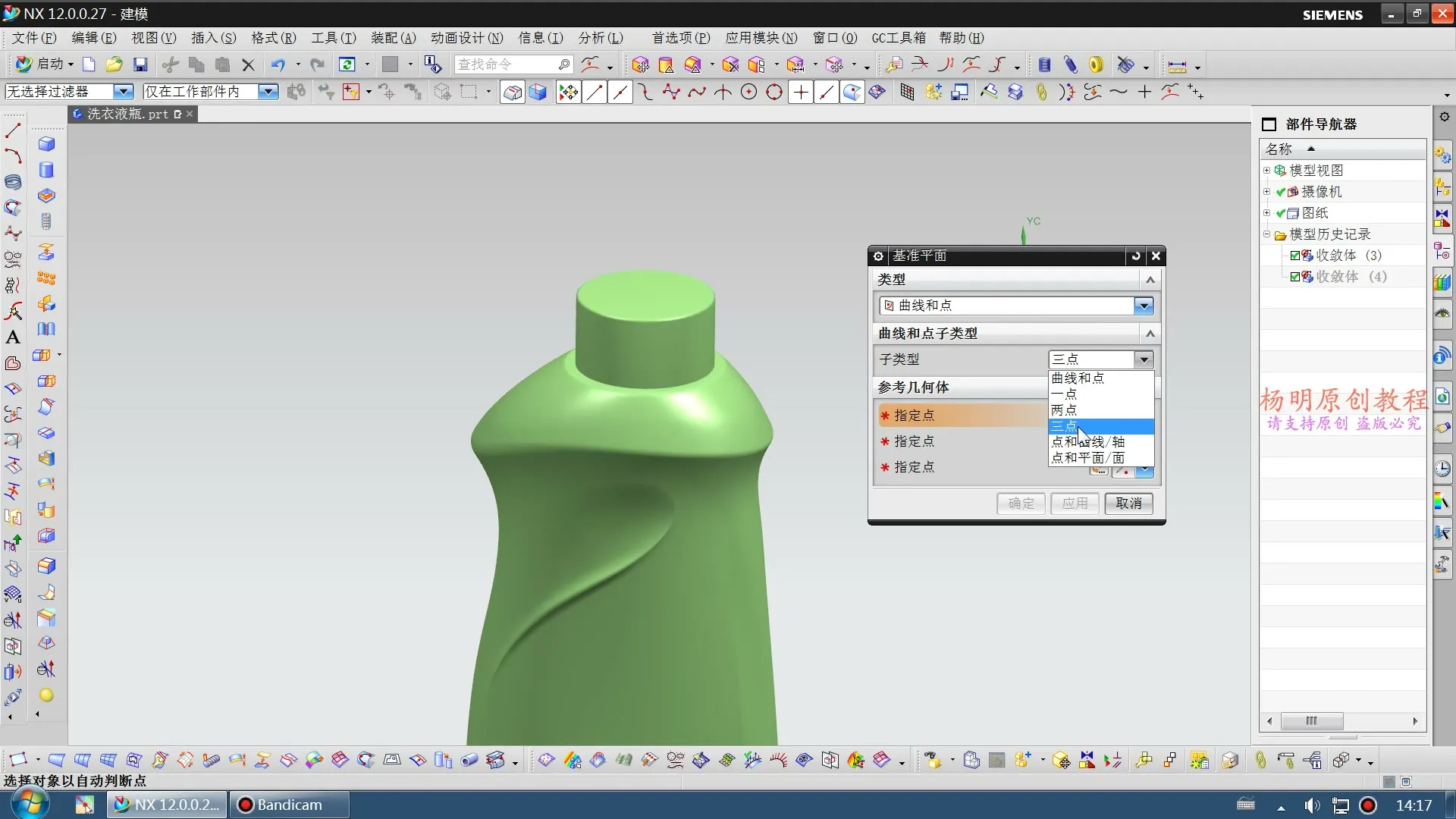

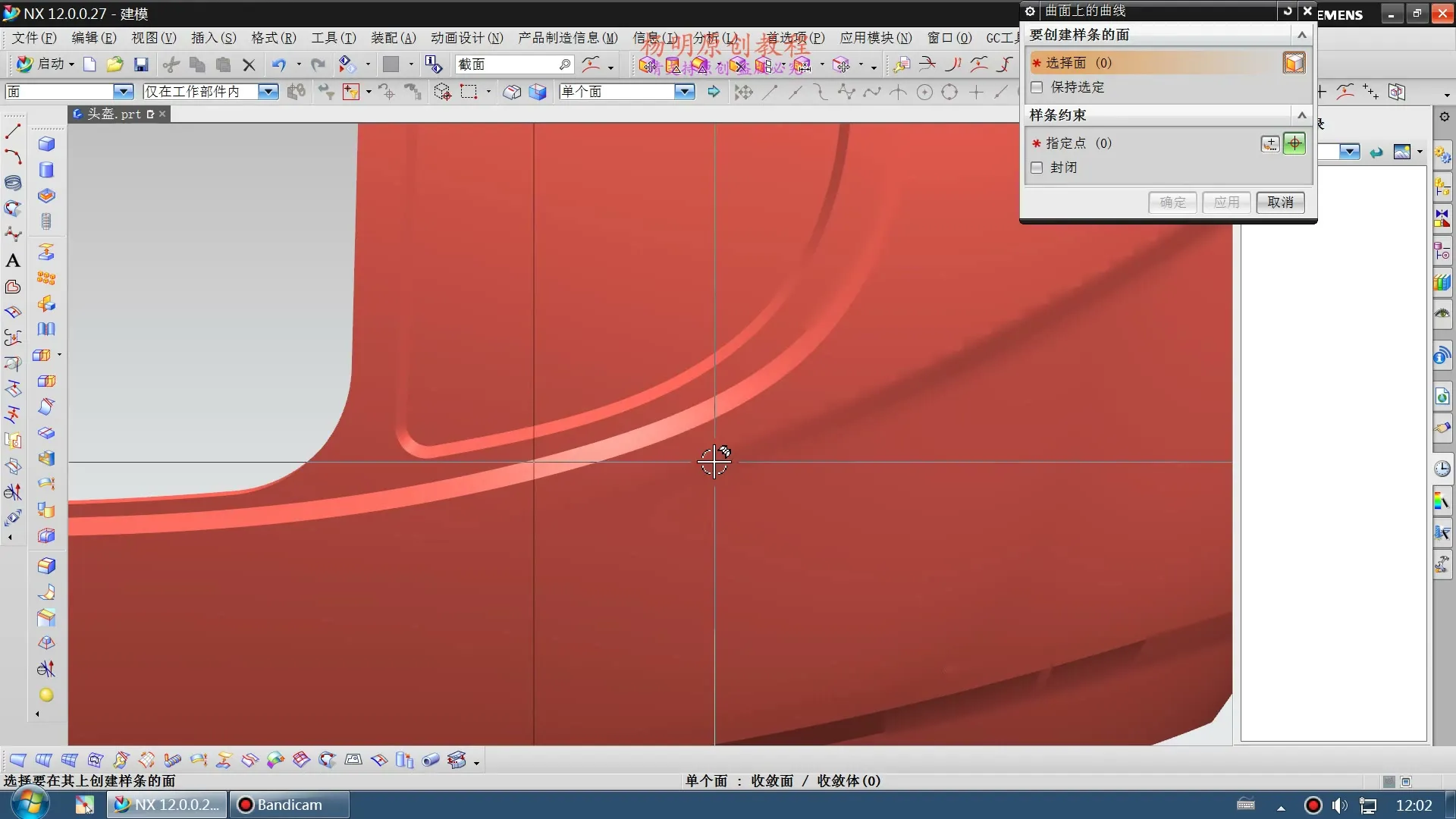

📺 实机操作画面预览
🛠️ 核心干货提炼
复杂点云数据高效处理
逆向造型的根基就是原始点云数据的质量。本教程会教你如何对高密度点云进行去噪、抽稀、网格化，并精准捕捉关键特征线，为后续的曲面构建提供最干净、最可靠的数据源，避免后续曲面质量的先天不足。
异形曲面精准拟合与G0/G1连续性
面对汽车内饰件、特斯拉轮毂这类造型复杂的自由曲面，如何利用UG的强大曲面工具，进行多段曲线构建与曲面拼接，并严格控制拟合偏差，保证曲面间的G0/G1甚至G2连续性，是决定逆向模型最终品质的关键。这直接影响了后续加工的刀路顺畅度和产品装配精度。
实战案例驱动掌握逆向全流程
教程通过多个真实工业级案例，如汽车内饰、发动机盖、门把手以及特斯拉轮毂、车门等，让你系统掌握从点云处理到最终曲面精修的全套逆向工作流程。这不仅是软件操作，更是工业级逆向造型的思维与工艺沉淀。
💡 学习者 FAQ 解答
Q1: 逆向造型中，如何确保曲面与原始点云的拟合精度？
A1: 确保拟合精度，核心在于点云预处理的干净度，以及在曲面构建过程中实时进行偏差分析（Deviation Analysis）。通过调整曲面控制点、优化曲线拓扑，并结合UG的偏差检测工具，将曲面与点云之间的最大偏差控制在工艺容差范围内，避免局部过切或欠切。
Q2: 处理像特斯拉轮毂这种高复杂度的自由曲面时，关键难点在哪里？
A2: 针对特斯拉轮毂这类高度复杂的自由曲面，主要难点在于精确捕捉其多变的主特征线和过渡区域的G2甚至G3连续性要求。需要运用高级曲面构建指令如Through Curves、N-Sided Surface等，结合细致的曲面分块策略，反复进行切向、曲率连续性检查，并对高曲率区域进行局部精修，才能保证最终模型的流畅与光顺。
Q3: 如何将逆向得到的曲面模型优化，使其更适合后续的CAM加工？
A3: 逆向模型用于CAM前，必须进行加工性优化。这包括但不限于：修补微小破面与缝隙、优化拔模斜度（尤其是铸造件）、对倒圆角进行统一化处理，确保所有曲面法线方向一致且光滑。目标是减少刀路跳刀、避免尖角干涉，并保证刀具能够顺畅高效地完成加工，最大化刀具寿命和加工效率。
