AutoCAD 2024 2D/3D机械设计精通实战解析

2D工程图精确表达与规范化

在机械设计流程中,2D工程图的表达精度与规范性是确保制造环节无误的基石。仅仅绘制出几何形状远远不够,核心在于其背后的尺寸链、公差配合以及装配关系的准确映射。Autodesk AutoCAD 2024在2D绘图方面,进一步强化了注释、尺寸标注与图层管理的功能。例如,利用参数化约束实现尺寸的自动更新,避免了手动修改引起的误差累积;而多重引线(MLEADER)样式与标准库的集成,则确保了技术要求与表面粗糙度符号的统一性。对于复杂的装配视图,熟练运用块(BLOCK)与外部参照(XREF)进行模块化管理,能有效避免数据冗余,并提升协同设计效率。任何细微的尺寸偏离,都可能导致后续加工中的“吃刀量”不均,甚至产生“过切”报废。因此,在2D阶段对图纸进行严格的几何约束与标注校验,是规避后期制造风险的关键。

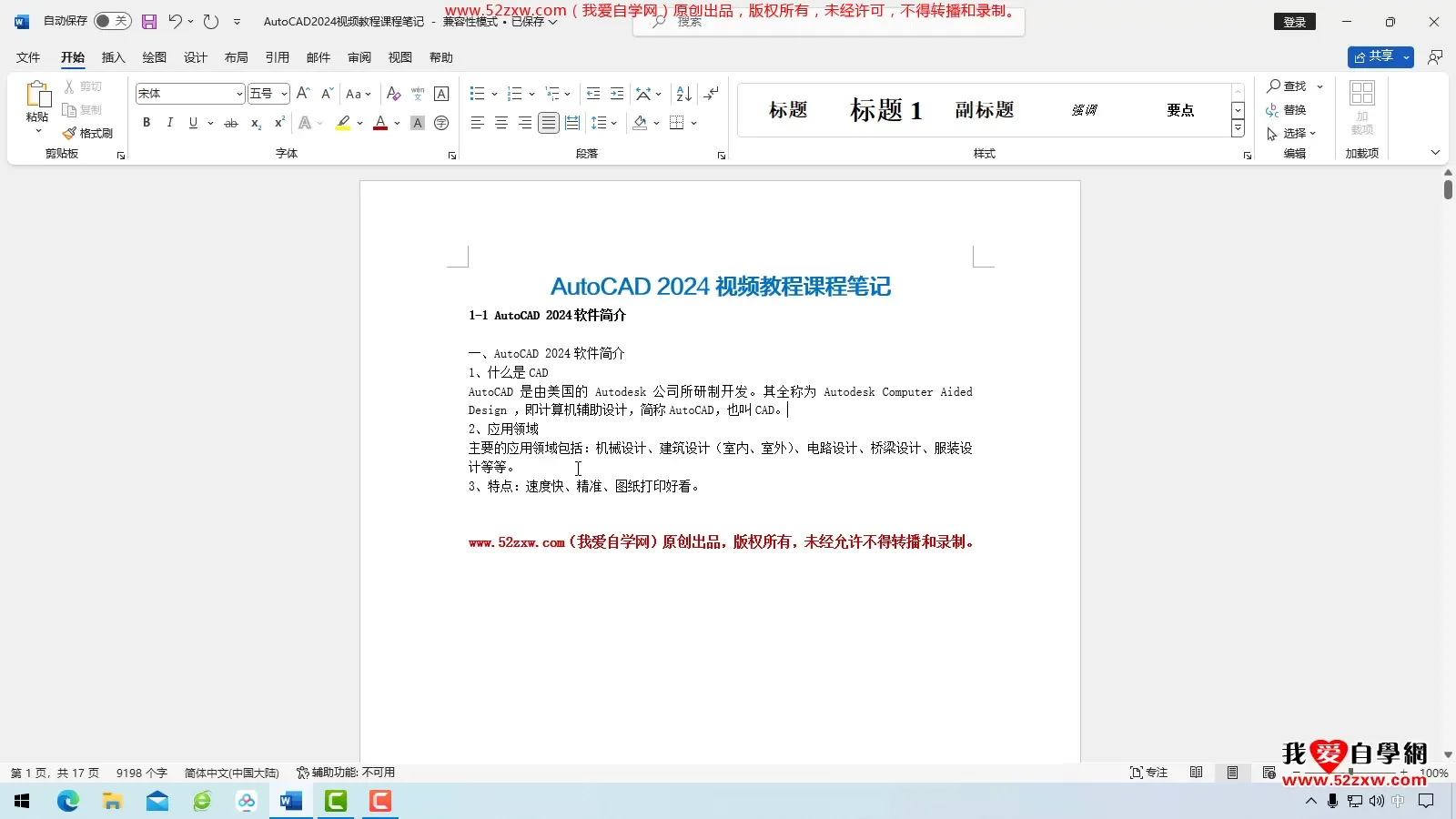

绝对直角坐标 - AutoCAD2024软件简介 - 操作画面

3D实体建模与装配逻辑

从2D草图过渡到3D实体建模,并非简单的几何拉伸。它涉及设计意图的逻辑转化与部件间的动态关系定义。AutoCAD 2024的3D建模功能,尤其是实体编辑工具,如布尔运算、拉伸、旋转、扫掠与放样,为复杂零件的构建提供了强大支撑。掌握这些工具的参数化特性,是实现高效变体设计的核心。装配体的构建更是一门学问,关键在于理解并正确应用各种装配约束(如重合、同心、平行、垂直),它们定义了零部件在空间中的相对位置与运动自由度。干涉检查(Interference Check)是3D装配不可或缺的步骤,它能提前发现潜在的碰撞或空间不足问题,避免在物理样机阶段才暴露设计缺陷。一个合理的3D模型,其特征树(Feature Tree)应清晰、有条理,方便后续的修改与迭代。这正是autocad 2024 2D 3D机械入门精通所强调的,从底层逻辑理解设计软件,而非仅仅停留在命令操作。

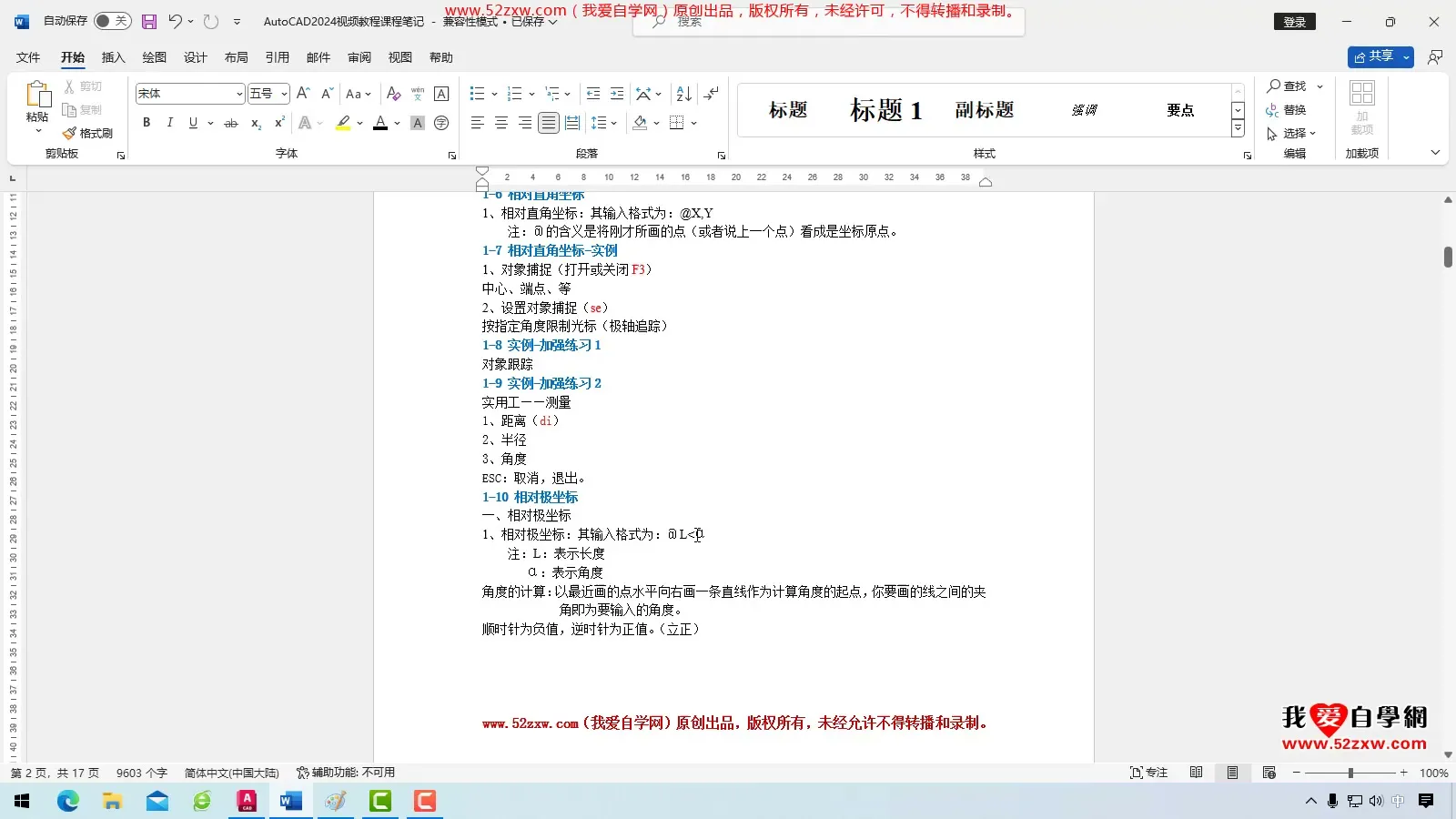

相对极坐标 - 相对极坐标 - 刀路解析

2D/3D一体化流程与数据协同

现代机械设计追求的是2D与3D数据的无缝衔接与高效协同。Autodesk AutoCAD 2024在此方面提供了更强大的集成能力,例如,可以直接从3D模型自动生成关联的2D工程视图,包括标准视图、剖视图、局部放大图等。这意味着当3D模型发生修改时,所有关联的2D视图也能同步更新,极大减少了手动修改图纸的工作量和出错率。这种双向关联性是实现“所见即所得”设计理念的关键。此外,数据导出与导入兼容性也是一体化流程的重要环节。熟练掌握DWG、DXF、STEP、IGES等常见文件格式的特性及其转换过程中的数据保真度,对于与CAM软件、仿真软件或其他CAD平台进行数据交换至关重要。例如,一个错误的STEP导出参数,可能导致下游CAM编程时出现曲面法线反转,进而影响“刀路优化”的精准性。cnc自学网www.cnczxw.com)提供了大量关于此类高级应用和数据协同的案例教程,特别是autocad 2024 2D 3D机械入门精通的课程,能帮助工程师深入理解并掌握这些核心技术,提升在复杂机械项目中的综合竞争力。

💡 学习者 FAQ 解答

Q1: 在AutoCAD 2024中,从复杂3D模型生成2D剖视图时,偶发性出现剖面线填充异常或几何边界断裂,如何进行系统级诊断?

A1: 此现象通常不是简单的绘图错误,而是3D模型自身几何拓扑结构存在缺陷,或剖切算法在处理特定几何奇异点(如极小面、零厚度边)时发生浮点精度冲突。诊断时,首先应利用3D审计工具(如AUDIT命令配合分析工具)检查源3D模型的完整性,确保无自相交、开放边或冗余实体。其次,评估剖切平面与模型的交线计算逻辑,Autodesk CAD系统内部采用B-rep(边界表示)几何内核进行布尔运算,如果模型面片质量不高,可能导致交线计算不精确。尝试调整剖切位置或稍微偏移平面,观察剖面线的变化。更深层次的排查,需理解CAD渲染管线对几何实体的三角化处理方式,以及Z-buffer深度冲突对可见性的影响。此类问题并非表面可见,而是涉及到底层几何解算矩阵的稳定性。

Q2: AutoCAD 2024导出的DWG文件,在特定旧版本AutoCAD或第三方CAD软件中打开时,自定义线型或块属性丢失,这是否是兼容性算法冲突?

A2: 是的,这典型地指向兼容性算法冲突与版本间数据格式的模态差异。AutoCAD每更新一个版本,内部数据结构(如DWG文件格式、数据库索引、自定义对象协议)都会有迭代。自定义线型(LINETYPE)和块(BLOCK)属性通常依赖于特定版本的解释器和渲染引擎。旧版本或第三方软件可能无法完全解析新版本DWG中的增强型数据对象(如参数化块的约束信息、新的注释比例对象)。排查应从以下几个层面:首先,导出时使用“另存为”命令,选择更旧的DWG文件格式(如AutoCAD 2013或2010),这会触发数据降级转换。其次,检查自定义线型定义(LIN文件)是否包含新版本特有的定义语法。对于块属性,尤其是动态块,其逻辑行为在不同版本间解析差异较大,可能需要将其分解(EXPLODE)为普通几何体以确保通用性。根本原因是不同CAD系统对几何数据、元数据和行为逻辑的底层映射机制存在差异,导致信息在转换过程中发生失真。

Q3: 在大型机械装配图中,使用AutoCAD 2024进行尺寸标注,频繁出现标注文字与引线交叠、自动避让失效,即便手动调整后刷新仍复原,这是何种内部参数模态的干扰?

A3: 这种现象通常指向标注样式(DIMSTYLE)中自动放置与避让参数的模态干扰,以及图形数据库中视图刷新与标注对象之间优先级排序的算法冲突。AutoCAD的标注避让算法基于一定的空间占位判断和最近点原则。当装配体零件密度过高、标注数量庞大或视图比例频繁切换时,系统计算资源消耗剧增,可能导致避让算法无法有效执行,甚至出现回溯性错误。首先,检查标注样式中“调整”选项卡下的“优化布置”和“文字放置”策略,尝试调整其优先级。其次,确保DIMASSOC系统变量设置为2,以保证标注与几何对象之间的关联性。更关键的是,大型装配图的性能瓶颈可能导致渲染和标注刷新不同步,系统资源(CPU/GPU/RAM)的瞬时饱和会引发显示层面的错误。尝试使用“REGENALL”命令强制刷新所有视图,并隔离性地测试问题区域。此问题并非简单的显示故障,而是CAD系统在处理复杂几何关系、渲染优先级和用户交互反馈时,其内部矩阵解算与对象图层关联算法的瞬时冲突。

本文技术要点源自:《autocad 2024 2D 3D机械入门精通原文完整版,建议收藏研究。
